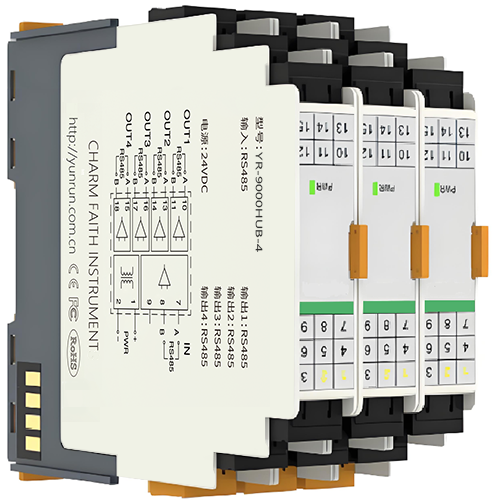

RS485集線器HUB將1路RS485輸入分割為2~4路RS485高可靠性的獨立輸出，提供復雜電磁場環境下的星型RS485總線連接，用戶可以輕易改善RS485總線結構，分割網段，提高通信可靠性。RS485集線器HUB傳輸速率達115.2kbps，RS485接口端采用光電隔離技術，防止上雷擊浪涌引入轉換器及設備，內置的光電隔離器及600W浪涌保護電路，能夠提供2500V的隔離電壓，當雷擊或者設備故障產生時，出現問題的網段將被隔離，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，以確保其他網段的正常工作。這一性能大大提高了現有RS485網絡的可靠性，有效縮短了網絡的維護時間。供電采用外接DC24V電源供電，安全可靠，可應用于戶外工程。



在RS485工作模式，RS485集線器HUB采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS485收發轉換時延問題；RS485接口傳輸距離大于1200米、性能穩定。RS485集線器是一款高可靠性且價格適宜的數據接口轉換產品，合理的利用YR-9000HUB可以助您設計出高可靠的RS485系統。

比如在不間斷運行的高速公路、室外電力鐵塔以及無人值守基站等領域的視頻監控系統，在視頻監控系統中RS485集線器HUB不可或缺且通訊距離遠，負載能力強，傳輸穩定，助力于降低項目成本，又提高工作效率。

RS485集線器技術指標
1、輸入信號：1路符合EIA/TIA標準的RS485信號
2、輸出信號：符合EIA/TIA標準的RS485信號，最多4路輸出
3、工作方式：異步半雙工
4、傳輸速率：300bps-115.2kbps
5、傳輸距離：0-1200m(115.2Kbps-300bps)
6、接口保護：每線600W雷擊浪涌保護
7、絕緣強度：1500VAC/1分鐘
8、絕緣電阻：＞100MΩ(500VDC)
9、電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
10、工作溫度：-25℃~+85℃
11、工作濕度：＜90%RH(無凝結水)
12、電源：24VDC±10%
13、功耗：＜1.5W
14、外殼材料：ABS阻燃
15、重量：約200克
16、外型尺寸：18.3×113×121mm(厚×寬×高)
17、質保：3年

常用RS485集線器型號舉例
YR-9000HUB-1  一路RS485輸入，一路RS485輸出，DC24V供電
YR-9000HUB-2  一路RS485輸入，二路RS485輸出，DC24V供電
YR-9000HUB-3  一路RS485輸入，三路RS485輸出，DC24V供電
YR-9000HUB-4  一路RS485輸入，四路RS485輸出，DC24V供電

RS485集線器選型表

[4]：輸出為四通道

---

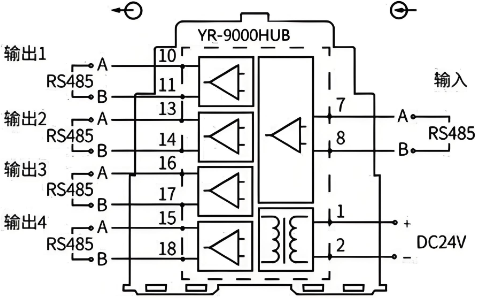

RS485集線器接線圖
