SWP20SHA顯示板是香港昌暉SWP20智能模塊選配顯示部件，它將輸入信號值直觀顯示，用戶可通過SWP20SHA顯示板上的按鍵修改SWP20模塊參數。

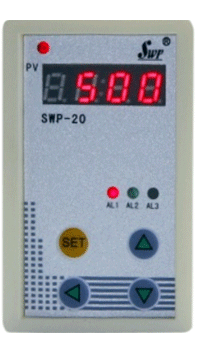

SWP20SHA-1(單路)模塊與信號隔離器SWP-201IC、配電器SWP-201DL、熱電偶溫度變送器SWP-201TC、熱電阻溫度變送器SWP-201TR配套使用，顯示窗口為一個。

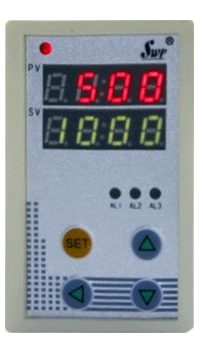

SWP20SHA-2(雙路)有PV和SV兩個顯示窗口，模塊與雙路信號隔離器SWP-202IC、雙路配電器SWP-202DL、熱電偶溫度變送器SWP-202TC、熱電阻溫度變送器SWP-202TR配套使用

SWP20SHA顯示模塊技術參數
顯示方式：高亮度LED數字顯示
顯示范圍：-1999～9999字
顯示精度：同SWP20模塊測量精度
顯示窗口：SWP200SHA-1僅有PV顯示窗；SWP200SHA-2有PV和SV顯示

SWP20SHA顯示模塊安裝方法
1、昌暉儀表溫馨提醒：為確保使用人員人身安全，必須在儀表不帶電情況下完成所有步驟操作。
2、小心取下SWP20智能模塊頂部面板(在拆卸過程中不能損傷儀表外殼，以免影響產品外觀品質)，將顯示模塊SWP20SHA插入模塊電路板接口。
3、安裝好SWP20智能模塊頂部面板。
4、撕下面板上的PVC膜片。
5、撕去SWP20模塊新的專用PVC標貼后的保護紙，將新PVC膜片準確粘貼上儀表面板。
6、顯示模塊安裝完畢。
7、給儀表上電，通過顯示模塊SWP20SHA上的按鍵修改儀表量程和對儀表進行校驗調試

SWP20SHA顯示模塊如何訂貨
訂貨號：SWP20SHA-1(配套單路SWP-201模塊)
訂貨號：SWP20SHA-2((配套雙路SWP-202模塊)
◆SWP20SHA-1可以配套這些型號SWP-201系列模塊：

轉換模塊SWP-201IC               配電器SWP-201DL

◆SWP20SHA-2配套SWP-202系列模塊

數學運算器SWP-202SX            轉換模塊SWP-202IC          配電器SWP-202DL
