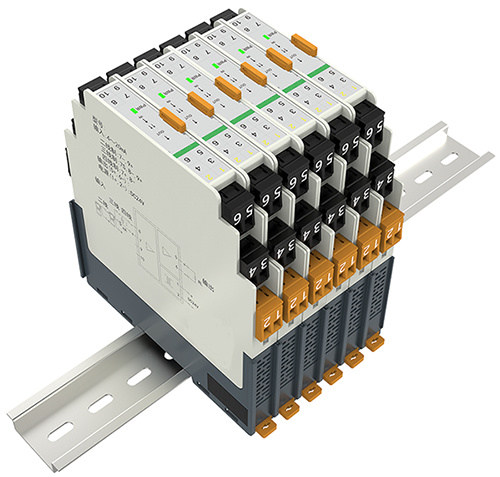

YR9231A無源熱電阻溫度變送器從輸出側獲取能量(二線制4-20mA輸出)，無需外供電源，將1路熱電阻Pt100、Cu50信號隔離、轉換為1路兩線制4-20mA輸出。無源交熱電阻溫度變送器用35mm導軌安裝，1500VDC隔離耐壓，精度為0.2%。YR9231A無源溫度變送器可直接替代頂裝式兩線制溫度變送器。



無源溫度變送器技術參數
激勵電流：800μA
長線補償：200Ω(線阻)
響應時間：＜0.05s(00-90%)(TYP)
波紋：10mVrms
無源溫度變送器精度：0.2%的終值
溫度系數：15ppm/k的測量值/100負載
耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
工作溫度：-25℃～+70℃
工作濕度：＜90%RH(無凝結水)
外殼材料：ABS阻燃
無源溫度變送器重量：約70g
外形尺寸：厚13.3mm×寬113mm×高121mm
輸入斷線報警電流：IL≤2mA或IH≥22mA
質保期：5年

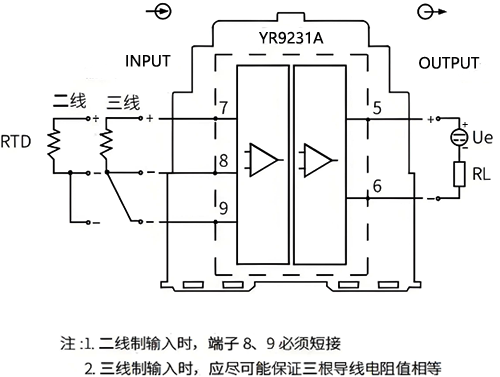

無源溫度變送器安裝示意圖




輸出側獲取能量無源溫度變送器特點
1、易連接、長壽命
2、輸入、輸出間隔離
3、自供電(輸出端取電)
4、外形小巧，厚度僅為13.3mm
4、35mm DIN導軌安裝，拔插式端子
5、高精度，高穩定性，高可靠性，低功耗設計，極低溫度漂移

輸出側獲取能量無源溫度變送器型號選型表
