雙路信號輸入智能數學運算器用于自動化系統過程控制中，數學運算器將輸入信號進行加法、減法、乘法、除法、比值運算和開方運算等后輸出兩路隔離4-20mA輸出。數學運算器通常按功能細分為加法運算器、減法運算器、乘法運算器、除法運算器。

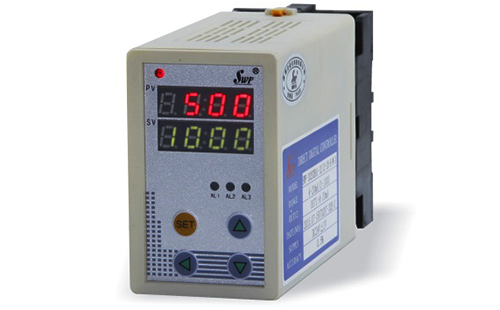

SWP-202SX數學運算模塊

數學運算器通過修改儀表內部參數，在一臺儀表上輕松實現加法、減法、乘法和除法運算的數學模型切換。用戶選用產品時應選配SWP20SHA顯示面板，直接在數學運算器上進行參數顯示和參數修改，否則需要另購昌暉儀表制造有限公司SWP20PAC編程器才能進行參數修改

數學運算器特點
1、高可靠性和穩定性
2、精度0.5%
3、高價格性能比
4、強EMI抗干擾性
5、高強度、新外觀
6、模塊化設計模式
7、進口電子元件貼片生產工藝
8、操作簡單易行
9、可切換信號輸入
10、標準電流或電壓輸出

數學運算器技術參數
1、輸入信號：兩路4-20mA、0-10mA、1-5V和0-5V信號輸入
2、運算輸出：兩路4-20mA或0-10mA隔離輸出
3、測量范圍：-1999～9999字，數碼顯示
4、分辨率：0.01字
5、測量精度：0.3%FS
6、參數設定：顯示面板清觸式數字設定、參數設定值密碼鎖定、工作異常自動復位(Watch dog)
7、模塊電源：運算模塊標準配置電源為AC220V，DC24V供電需要定制
8、模塊功耗：4W
9、模塊重量：數學運算器凈重280克
10、安裝方式：標準導軌卡入式安裝，數學運算器允許帶電熱拔插
11、數學模型
加法運算器：運算輸出=A×S1+B×S2
減法運算器：運算輸出=A×S1-B×S2
乘法運算器：運算輸出=(A×S1)×(B×S2)
除法運算器：運算輸出=(A×S1)÷(B×S2)
說明：“A”為通道一輸入信號的系數，出廠默認值為“1”；“B”為通道二輸入信號的系數，出廠默認值為“1”；“S1”為通道一輸入信號；“S2”為通道二輸入信號
12、數學運算器外形尺寸：80×50×132(高×寬×深)mm
13、儀表結構：運算模塊采用可拔插模塊結構，底座安裝在標準導軌上，模塊主體部分可以從底座上帶電拔插

顯示窗口
加減乘除數學運算器有PV和SV兩個顯示窗口，參數設定時PV顯示參數符號，該參數符號對應的設定值在SV顯示

數學運算器按鍵說明
[SET 鍵]參數設定鍵，保存設定值和切換不同設定參數
[▲ 鍵]增加鍵，按鍵一次數字增加1
[▼ 鍵]減少鍵，按鍵一次數字減少1
[ 鍵]左移鍵，光標移動到左側高位后自動回到個位

數學運算器參數設置方法
1、數學運算器在測量顯示狀態下按“SET”鍵，數學運算器進入參數設定狀態，此時PV窗口顯示參數設定值密碼鎖符號“CLK”，SV窗口顯示參數符號“CLK”對應的數值。
2、通過“” 鍵向左移動SV窗口顯示數值光標位置(光標所在位置數字閃爍)，通過“▲”鍵和“▼”鍵增大或減少光標所在位置的數字。
3、修改參數“CLK=132”后(CLK≠132時所有參數不能修改)，長按“SET”鍵+“▲”鍵五秒以上進入儀表二級參數設定菜單，此時PV窗口顯示設定參數符號“dE”，SV窗口顯示“dE”對應的數值。
4、通過“” 鍵向左移動SV窗口顯示數值光標位置(光標所在位置數字閃爍)，通過“▲”鍵和“▼”鍵增大或減少光標所在位置的數字。
5、按“SET”鍵保存設定參數，此時數學運算器自動進入下一個參數設定菜單(一次巡回后自動回到初始項)。
6、參數修改完后長按“SET”鍵五秒退出參數設定操作，自動恢復測量顯示狀態。

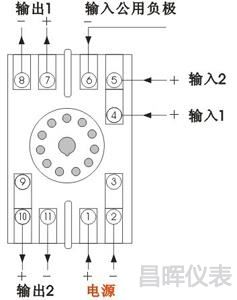

數學運算器SWP-202SX接線圖

SWP-202SX數學運算器輸入信號撥盤開關在出廠時已經撥到如上圖所示正確位置，用戶在使用過程中請勿更改撥盤開關位置。

1、儀表電源：1#和2#端子(儀表電源為DC24V時，1#端子接DC24V“+”，2#端子接DC24V“-”)。儀表電源請務必準確接線，否則將燒毀儀表
2、通道1信號輸入：4#和6#端子。4#端子接通道1輸入信號“+”，6#端子接通道1輸入信號“-”
3、通道2信號輸入：5#和6#端子。5#端子接通道2輸入信號“+”，6#端子接通道2輸入信號“-”
4、運算結果輸出2：7#和8#端子。7#端子接運算結果輸出1“+”，8#端子接運算結果輸出1“-”
5、運算結果輸出2：10#和11#端子。10#端子接運算結果輸出2“+”，11#端子接運算結果輸出2“-”
