補償導線選擇與使用相關知識

2025/1/3 0:41:45 人評論 次瀏覽 分類:溫度測量  文章地址:http://m.jinzhengkj.com.cn/tech/5939.html

補償導線在一定溫度范圍內的熱電性能與熱電偶基本一致。補償導線的作用只是把熱電偶的參考端移至離熱源較遠或環境溫度恒定的地方,但不能消除參考端不為0℃的影響,所以,仍須將參考端溫度修正到0℃。

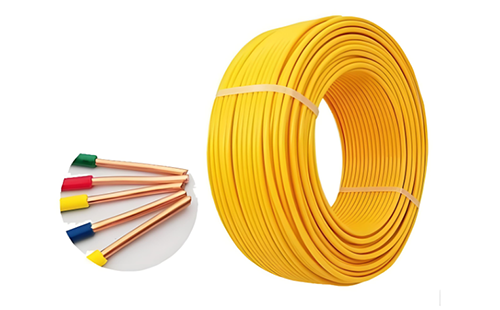

補償導線

1、補償導線的選擇

補償導線的選擇及使用方法,對熱電偶測溫的準確度影響很大。
①R與S型熱電偶補償導線的選擇使用

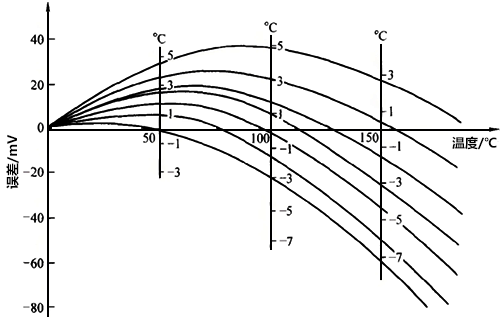

RC、SC均屬于補償型補償導線,在各類補償導線中準確度最低,其誤差與溫度的關系曲線如下圖所示。由圖可看出,在0~60℃范圍
內誤差很小,但在100~150℃范圍內,有較大的負誤差。如果測量準確度要求高,必須將補償接點的溫度保持在100℃以下,在此溫度范圍內,實際誤差一般僅在3℃以內。

RC型與SC型補償導線的誤差與溫度關系

②K型熱電偶補償導線的選擇與使用

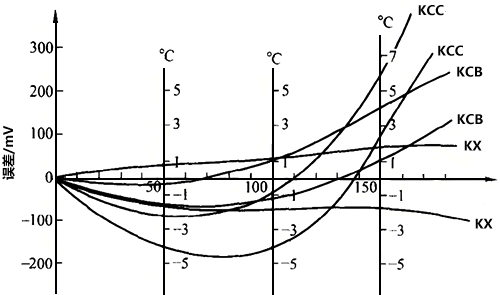

K型熱電偶補償導線,除了延長型KX外,還有補償型補償導線KC。由于線芯材質不同,KC熱電特性的差別也很大,其熱電特性對比如下圖所示。由圖可清楚看出,在很寬的溫度范圍內,延長型補償導線KX的特性曲線是線性的,誤差很小。但是KX與KC相比,成本較高,電阻也較大,所以,在使用溫度不高、測溫準確度要求不嚴的場合下,可采用廉價的補償型補償導線KC。

KC型與KX型補償導線的誤差與溫度關系

③補償導線線芯標稱截面的選取

工程上選用補償導線時,習慣上多選擇電阻小的粗線芯,如2×1.5mm2,甚至選2×2.5mm2?,F在基本上用數顯表和DCS系統,儀表的內阻極大,完全可以忽略補償導線長度及截面的影響。昌暉儀表曾分別用200m與1m的補償導線連接數顯表,測量結果是一致的。因此,在強度允許的情況下,應盡量選擇細線芯補償導線,既經濟又便于操作與接線。

2、補償導線使用注意事項

①各種補償導線只能與相應型號的熱電偶匹配使用。
②補償導線與熱電偶連接點的溫度,不得超過規定的使用溫度范圍,通常接點溫度在100℃以下,耐熱用補償導線可達200℃(對延長型補償導線,不應嚴格限制)。
③由于補償導線與電極材料并不完全相同(延長型除外),所以,連接點處兩接點溫度必須相同,否則會引入誤差。
④在精密測量中采用補償導線時,其測量結果還須加上補償導線的修正值。
⑤在使用補償導線時,切勿將極性接反,上例中如將補償導線極性接反,則引入誤差為:
△E=2EAB(t2,t3)=2[EAB(50.0)-EAB(20.0)]=2×(2.022-0.798)=2.448mV(在1000℃附近相當于63℃)
計算結果表明:由于補償導線極性接反,僅參考端一項就引入63℃誤差,所以,必須特別注意。
