補償導線工作原理

2024/11/5 13:41:07 人評論 次瀏覽 分類:溫度測量  文章地址:http://m.jinzhengkj.com.cn/tech/519.html

要了解補償導線的工作原理問題,就要從熱電偶的原理入手。

熱電偶原理圖


如圖所示,T、Tn、T0分別為熱電偶所處的測量端溫度、參比端溫度、環境溫度(室溫),這時圖中回路的總電勢為EABBA(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)

當參比端Tn示用另外替代的導線來代替A、B,如果A′與A、B′與B的熱電性質相同,即EABBA(T,Tn,T0)=EAB(T,Tn)+EA′B′(Tn,T0)

如果用能滿足EAB(Tn,T0)=EA′B′(Tn,T0)的連接導線,就可以起到補償熱電勢的作用。這時回路的總熱電勢為EABB′A′(T,Tn,T0)=EAB(T,Tn)+EA′B′(Tn,T0)

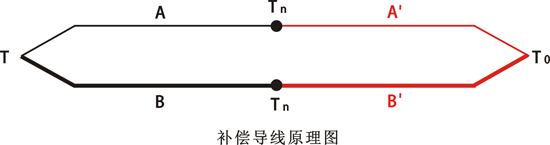

補償導線原理圖


此時,所測得的熱電偶的總熱電勢只受測量端溫度T和環境溫度T0的影響,而與參比端的溫度變化Tn無關。在實際應用中補償導線用的就是這一原理。但準確地說,是通過
補償導線延長了熱電偶的參比端至溫度較恒定的環境,以消除參比端溫度變化的影響。
