1、電纜保護管的內徑宜為電纜或?qū)Ь€束外徑的1.5倍~2 倍。
2、電纜保護管的彎曲角度不得小于90°，其彎曲半徑不應小于其外徑的6倍，單根管子的彎頭不應超過3個，直角彎不應超過2個。
3、電纜保護管應用卡子固定牢固，不應采用焊接方式固定。
4、電纜保護管的加工應符合下列要求:
①管口光滑、無毛刺或尖銳的棱角。
②在彎制后，不應有裂縫和顯著的凹癟現象，其彎扁程度不宜大于管子外徑的10%。

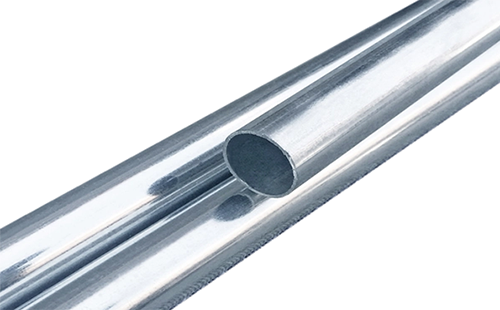

③金屬保護管應采用鍍鋅管，鍍鋅管鍍鋅層剝落處應涂以防腐漆。
5、電纜保護管或保護框引入落地式盤柜時，露出地面高度宜為30mm~50mm；管口至懸掛式箱柜底面的距離宜為300mm~400mm，或通過連接附件直接與箱柜底部的電纜進線孔連接。
6、電纜保護管的連接應符合下列要求：
①金屬管連接牢固，兩管口不得錯口，且不得直接對焊，采用套管套接后焊接或套螺紋接頭連接，套管或帶螺紋的管接頭長度不應小于管外徑的2.2倍，明敷電纜保護管可采用專用電纜保護管連接接頭對接。
②兩段金屬管連接不宜用金屬軟管過渡。
③硬質塑料管采用插接時，其插入深度宜為管子內徑的1.1倍~1.8倍，在插接面上涂以膠合劑黏牢密封;采用套接時套管兩端應封焊。
④與電纜橋架、電線槽連接，宜從其側面用機械加工方法開孔，并使用專用接頭固定。
⑤與設備連接宜采用金屬軟管兩端套專用接頭附件連接，金屬軟管的長度不宜大于1.2m。
7、在室外和易進水的部位，電纜保護管管口應低于設備進線孔，從設備下方引入，并封堵嚴密。
8、電纜保護管的埋設深度應大于其1倍彎曲半徑。
9、并列管相互間宜留有不小于20mm的間隙。
