儀表電纜穿線管排水口在各種專家檢查中要求封堵，但規范要求儀表電纜穿線管排水口不能封堵，哪個是正確的？我們一起捋一捋規范。



為了搞清這個問題，我們首先要清楚電纜穿線管的作用。一直以來，電纜穿線管被扣上了“防爆”的使命，所有很多專家檢查時，要求進行儀表電纜穿線管排水口封堵，其實，電纜穿線管只有保護電纜不受外力破壞的作用，和防爆沒有任何關系。儀表設備的防爆在儀表側靠的是防爆格蘭頭的嚴密封堵，在儀表機柜間入口靠填砂或者其他密封方式。穿線管沒有任何防爆作用。

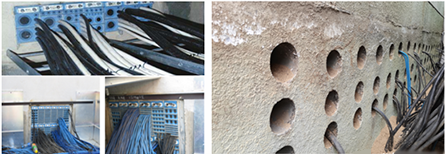

儀表電纜進入機柜間兩種密封形式

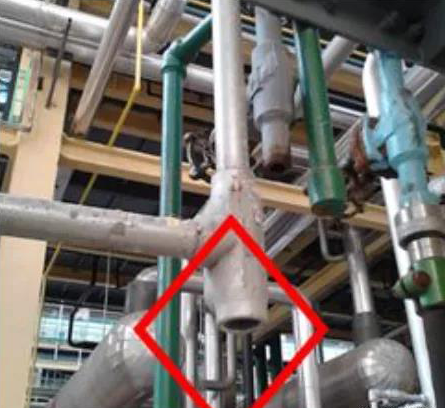

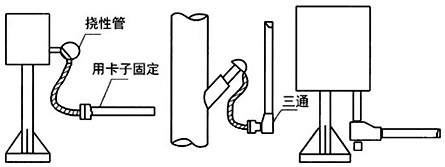

SH/T3521-2013《石油化工儀表工程施工技術規程》第8.4.7條：保護管與就地儀表盤、儀表箱、接線箱、穿線盒等部件連接時，應有密封措施，并將管固定牢固。保護管管口應低于儀表設備進線口約250mm ，與檢測元件或就地儀表之間宜采用撓性管連接，當不采用撓性管連接時，管末端應加工成喇叭口或帶護線帽。保護管從上向下敷設時，在最低點應加排水三通。儀表及儀表設備進線口應用電纜密封接頭密封，見圖8.4.7 。



條文解釋：8. 4. 9 與檢測元件或就地儀表連接的保護管管口應低于進線口約250mm。當保護管從上向下敷設時應在管端加排水三通，目的是為了防止雨水進入檢測元件或就地儀表。

SH/T3019-2016《石油化工儀表管道線路設計規范》第7.3.6條：保護管與檢測元件或現場儀表之間，釆用撓性管連接時，保護管口應低于儀表進線口約250mm,保護管從上向下敷設至儀表時，在管末端應加排水三通。當保護管與儀表之間不采用撓性管連接時，管末端應帶護線帽(護口)或加工成喇叭口。

GB 50093-2013《自動化儀表工程施工及質量驗收規范》第7. 4.11條：當電纜導管有可能受到雨水或潮濕氣體浸入時，應在最低點采取排水措施。

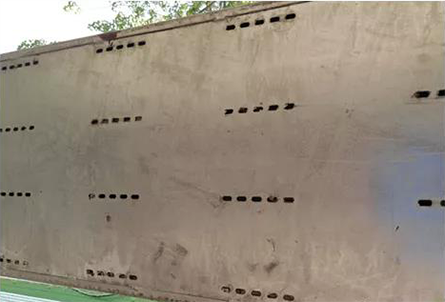

儀表電纜槽盒底部打孔排水

這個多規范要求“應”留排水口，為什么還要求堵上。

或許有人拿著《石油化工儀表工程施工質量驗收規范》SH/T3551-2013的第9.8.4條：安裝在不同等級爆炸危險區域的保護管，應保持良好的電氣連續性，分界處應用防爆阻火器件和密封組件隔離，并做好充填密封。電纜的穿線管直接上電纜橋架，電纜橋架也位于爆炸區域，不存在爆炸分區問題。

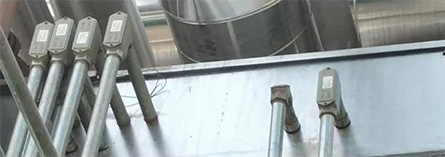

其實穿線管進入電纜槽，電纜槽都要求打孔排水，電纜穿線管排水口封堵還有何意義。

SH/T3019-2016《石油化工儀表管道線路設計規范》第7.2.5要求 電纜槽應有排水孔。

HG/T20512-2014《儀表配管配線設計規范》第8.3.5條要求：電纜橋架應有排水孔。

GB50093-2013《自動化儀表工程施工及質量驗收規范》第7.3.8條要求，電纜橋架應有排水孔。

儀表電纜穿線管排水口封堵上的風險就是儀表進水，而儀表進水直接危害安全生產，輕則測量失靈，誤導操作，重則聯鎖跳車，導致安全事故。所以，儀表電纜穿線管排水口不能封堵才是正確的。
