常有用戶詢問“能否用銅導線替代熱電偶補償導線”的問題，昌暉儀表給大家正確答案：不能用銅導線來代替補償導線，否則將會產生較大測量誤差!用銅導線來連接熱電偶和顯示儀表，這樣做并沒有把熱電偶的參比端得到延長，參比端仍然在熱電偶的接線盒處。

用銅導線替代補償導線會產生測量誤差
用銅導線替代補償導線會產生什么影響呢?看以下例子:一支K型熱電偶，用銅導線來連接熱電偶和顯示儀表，如果測量點溫度為500℃，現場參比溫度為40℃，顯示表內溫度為30℃(溫度補償器在表內)，這時顯示儀表的顯示溫度是多少呢?

銅導線代替補償導線示意圖

根據熱電偶的均質導體定律，同一種金屬兩端不會產生溫差熱電勢，所以EAB(Tn，T0)=0，這時顯示儀表得到的總熱電勢計算如下:
EK=EK(500，40)+EK(30，0)
=EK(500，0)-EK(40，0)+ EK(30，0)
=20.644-1.612+1.203
=20.234 mV

這時儀表顯示的溫度為490.4℃，即儀表顯示溫度比實際溫度低了9.6℃。顯然用銅導線來代替補償導線，將會產生較大測量誤差，不能用銅導線來代替補償導線。

熱電偶與顯示儀表地接線是否智能用補償導線？
前面談到“不能用銅導線來替代補償導線”，那么熱電偶與顯示儀表的接線是否就只能用補償導線了?實際上并非如此。關鍵看怎么應用，如在以下場合就可以:

1、使用鉑銠30-鉑銠6熱電偶(又稱為雙鉑銠熱電偶)的場合
這種高溫熱電偶的特點是:在室溫下它的熱電勢極小(25℃時為-2μV，60℃時為6μV)，故可以忽略參比端溫度變化的影響，所以鉑銠30-鉑銠6熱電偶不使用補償導線，而用銅導線進行接線。

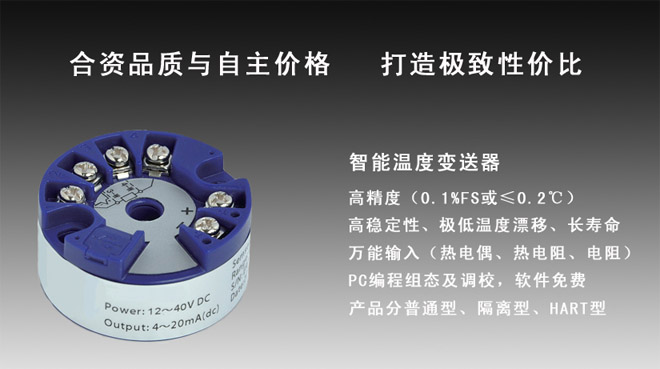

2、使用一體化溫度變送器的場合
一體化溫度變送器尺寸很小，設計、制造時就是考慮安裝在熱電偶的接線盒內的。這類溫度變送器大多是兩線制的，其輸出為4-20mA電流信號。電流信號具有便于遠傳、便于轉換為電壓信號、抗干擾能力強、一個溫度信號了送至多臺儀表或DCS板卡使用等優點。所以溫度測量、控制系統選用一體化溫度變送器是很適用的，并且是用銅導線來進行接線了。



經驗分享
如果原現場用補償導線來連接熱電偶和儀表，后現場熱電偶更換為一體化熱電偶溫度變送器，此時是否需要將補償導線更換為銅導線?

正確答案:原補償導線可以直接作為傳輸4-20mA電流信號的信號線使用，不用更換也可使用。但需注意:補償導線比較硬，與熱電偶溫度變送器接線時略有不便，連接必須牢固可靠且不能損壞溫度變送器接線端子!
