回路中常用的本安關聯設備指的就是安全柵，有齊納式安全柵和隔離式安全柵兩類，齊納式安全柵僅有限能單元，還必須接地，在實際應用中逐步被淘汰。齊納式安全柵功能示意圖見圖1

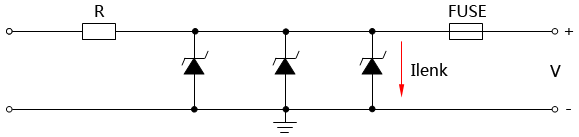

圖1 齊納式安全柵功能結構示意圖
目前安全柵的應用基本上以隔離式安全柵為主，隔離式安全柵在限能的同時增加了隔離和信號處理單元，可有效的提高抗干擾能力，和信號處理能力，比如將4-20mA轉換成1-10V。
圖2 隔離式安全柵功能結構示意圖
信號隔離器從原理上比隔離式安全柵少了限能單元，信號隔離器主攻隔離和信號處理，大部分的隔離式安全柵功能上可以替換信號隔離器，有些功率超出本安范疇的安全柵就做不到了。

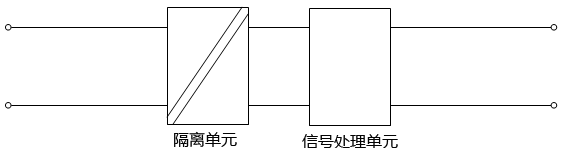

圖3 信號隔離器功能結構示意圖
電涌保護器SPD主要的功能是將雷電流泄放到大地。從抗沖擊能力來講，信號端口可以承受1kV/500A以下的沖擊，而SPD抗沖擊能力很強。

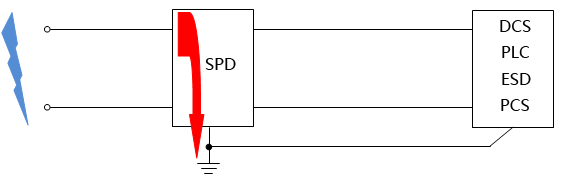

圖4 電涌保護器SPD功能結構示意圖
信號隔離器、安全柵、電涌保護器SPD三者功能、用途完全不同，在具體應用和選型中儀表工程技術人員應注意區分。
