昌暉儀表結合兩個高壓系統電壓互感器燒毀故障處理的案例，在本文分享正確安裝和電壓互感器的經驗及類似故障的處理方法。

電壓互感器接線錯誤引發的燒毀案例1
【故障設備】某化工有限公司變電所10kV電壓互感器
【故障現象】這臺電壓互感器投入運行時適逢秋季，未發生異常現象。但在第二年春天的一次雷擊之后，電壓互感器被燒壞。維修人員認為是PT質量有問題，更換了PT和保險后再次投入運行，可是不久之后，TV又因雷擊而再次燒壞
【診斷分析】
①圖1a是這臺10kV電壓互感器PT原來的接線，PT的中性點通過避雷器FUn接地。

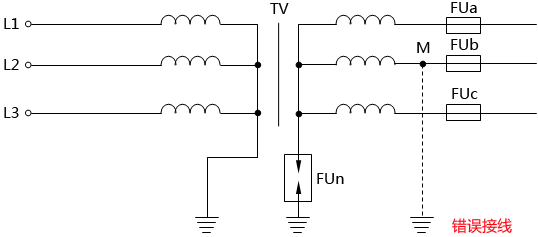

圖1a  10kV電壓互感器的錯誤接線
②昌暉儀表制造有限公司電氣工程師進行仔細地查找，發現生產該電壓互感器柜的廠家進行二次接線時，將PT的L2相二次側M點直接接地，如圖1a中虛線所示。這樣，當FUn被雷電擊穿時，L2相二次側線圈兩端都被接地了。線圈直接短路，造成PT燒壞。
【故障處理】遵照有關規定，按圖1b接線，將接地點M移至熔斷器FUb的出線端。這樣若FUn被雷電擊穿，FUb就會熔斷，保護了電壓互感器。

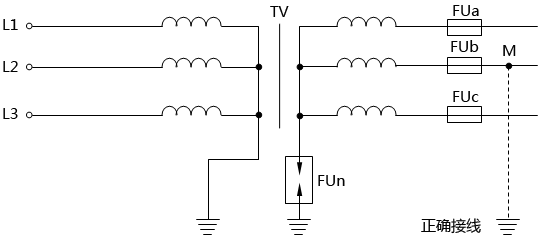

圖1b  10kV電壓互感器的接線

電壓互感器燒毀故障處理案例2
【故障設備】某高壓配電室中的電壓互感器柜
【故障現象】35kV主變電站在運行中出現了接地信號，經檢查，故障出在下級6kV高壓配電室3#柜(電壓互感器柜)中，其中的一只電壓互感器燒毀
【診斷分析】
①更換電壓互感器后，重新投入運行，幾天之后，電壓互感器再次燒毀。
②電壓互感器的接線如圖2所示。3個型號為JDZJ-6，6/0.1kV的電壓互感器接成開口三角形，供電網絕緣監視用。在正常情況下，開口三角上的電壓為零；而當電網出現單相接地故障時，電壓互感器的開口三角上出現3倍的零序電壓，電壓繼電器YJ動作，發出接地信號。

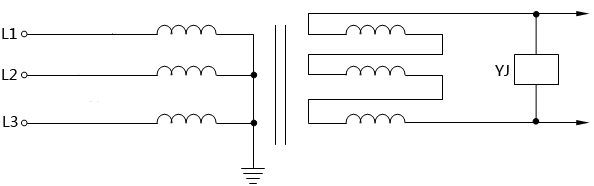

圖2     電壓互感器的接線
③在檢查中，發現電壓繼電器YJ的線圈已燒成黑糊狀。顯然這只線圈已經短路、造成電壓互感器的開口三角形繞組短路，互感器中流過較大的電流。
④查找電壓繼電器燒壞的原因。這個變電所的饋電電纜使用了十幾年，而供電負荷逐年增大，電纜長期發熱，絕緣嚴重下降，經常發生單相接地故障，導致電壓繼電器YJ動作。在查找故障點的過程中，又延緩了切除故障的時間，致使YJ頻繁動作，將線圈燒壞。
⑤除YJ短路之外。還有一個因素導致電壓互感器燒毀:單相接地故障致使互感器產生鐵磁諧振，出現諧振過電壓。
【故障處理】更換燒壞的電壓互感器、電壓繼電器，并逐步更換線徑小、絕緣低的饋電電纜。
【經驗總結】
①電壓互感器線圈的次級不允許短路。它的繞組線徑很細，在正常運行時，其次級負載一般是繼電器線圈和儀表，阻抗很大，基本上處于空載狀態，流過互感器的電流很小。當次級短路時，次級電流很大，如果沒有熔斷器的保護，則電壓互感器很容易燒壞。
②變電所和配電室的饋電電纜要按照負荷的要求選用，線徑小、絕緣低的電纜要及時更換，否則會留下故障隱患。
