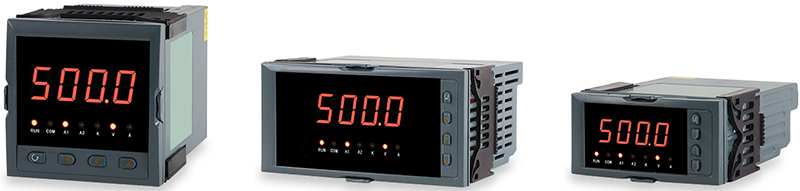

單相電壓表用于高低壓配電系統的單相電壓測量，電壓表精度高、性能穩定、抗干擾性能強，三種外形尺寸，可直接替代指針電壓表。該單相電壓表支持支持開關量輸入、繼電器輸出、模擬量輸出及通訊更廣泛的適用于各種控制系統(SCADA、DCS等)。



單相電壓表參數
1、數顯電壓表精度等級：0.2%精度
2、電壓測量輸入
①電壓：額定值AC100V、AC500V
②過負荷：持續/1.2倍，瞬時/電壓2倍(10秒)；
③阻抗＞300kΩ；
3、頻率：50/60Hz±10%
4、電源：AC/DC100-240V
5、單相電壓表功耗：≤5W
6、單相電壓表輸出
①數字量(選配附加功能)：RS485接口，Modbus RTU協議
②模擬量(選配附加功能)：1路4-20mA模擬量隔離輸出
7、工作條件：環境溫度：-10～50℃，相對濕度≤93%,無腐蝕氣體場所，海拔高度≤2500米
8、數顯電壓表絕緣電阻(輸入/輸出/電源之間)：≥100MΩ
9、電壓表絕緣強度(輸入/輸出/電源之間)：1500Vrms(1min，無火花)
9、單相電壓表結構
①外殼：單相電壓表外殼為ABS工程塑料
②面板：亞克力有機玻璃面板
③按鍵：按鍵數量4個，硅膠按鍵
10、數顯電壓表顯示方式：1排4位數碼管顯示
11、電流表外形

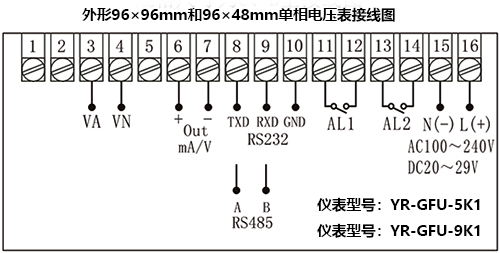

①YR-GFU-5K1外形尺寸：96×48×85mm(高×寬×深) ；開孔尺寸：92×45mm(高×寬)
②YR-GFU-9K1外形尺寸：96×96×85mm(高×寬×深)；開孔尺寸：92×92mm(高×寬)

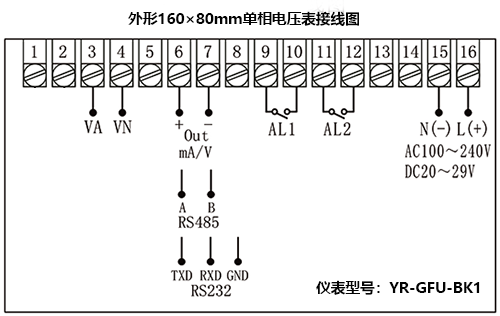

③YR-GFU-BK1外形尺寸：160×80×142mm(高×寬×深)；開孔尺寸：152×76mm(高×寬)



單相電壓表選型
