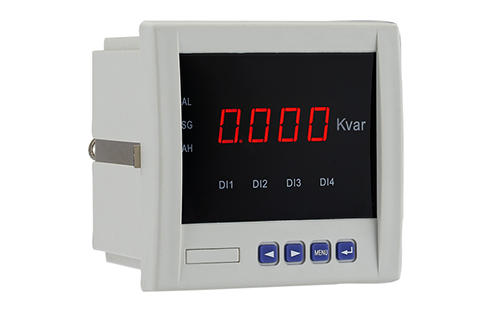

YR-GFQ系列智能單相無功功率表是昌暉公司在二十年的智能數字儀表研發經驗及充分研究國內外產品、用戶需求和高低壓配電的基礎上推出的新一代高可靠性儀表。智能單相無功功率表基于最新MCU微處理器技術和模塊化結構，儀表具備高抗干擾性、高穩定性和高精度特點，適用于低壓配電系統的交流無功功率參數測量。該系列儀表變比可調，儀表輸入1路電壓和1路電流，支持開關量輸入、繼電器輸出、模擬量輸出及RS485通訊，提供5種不同的安裝尺寸，可直接替代模擬指針無功功率表，更廣泛的適用于各種控制系統(SCADA、DCS等)。
單相無功功率表技術指標
1、單相無功功率表精度等級：0.5%精度
2、測量輸入
①電壓
額定值：AC100V、AC400V；過負荷：持續：1.2倍；瞬時：電壓2倍(10秒)；功耗：＜1VA；阻抗：＜300kΩ
②電流
額定值：AC1A、AC5A；過負荷：持續：1.2倍；瞬時：電流10倍(5秒)；功耗：＜0.4VA；阻抗：＜20MΩ
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：5VA
6、無功功率表輸出
數字量：選配RS485接口，Modbus-RTU協議
開關量 ：4選配路開關量輸入，干節點方式；2路開關量輸出，干節點繼電器
模擬量：選配1路4-20mA/0-20mA模擬量輸出
7、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
8、絕緣電阻：≥100MΩ
9、結構
外殼：單相無功功率表外殼為白色ABS工程塑料
面板：亞克力有機玻璃面板
按鍵 ：按鍵數量4個，硅膠按鍵
10、顯示方式 ：1排4位數碼管顯示
11、單相無功功率表外形及開孔尺寸
42方形-外形尺寸：120×120×75mm（高×寬×深） 開孔尺寸：108×108mm
80方形-外形尺寸：80×80×75mm（高×寬×深） 開孔尺寸：76×76mm
96方形-外形尺寸：96×96×75mm（高×寬×深） 開孔尺寸：88×88mm
72方形-外形尺寸：72×72×75mm（高×寬×深） 開孔尺寸：67×67mm
5槽形-外形尺寸：96×48×75mm（高×寬×深） 開孔尺寸：92×44mm

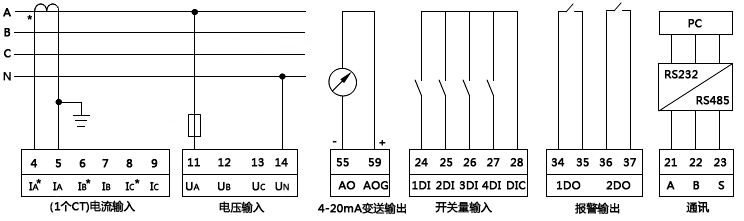

單相無功功率表如何接線圖
單相無功功率表功能一覽表
注意：單相無功功率表選型時必須參閱“單相無功功率表功能一覽表”
單相無功功率表選型
YR-GF①-②③④⑤-⑥⑦-⑧
①代碼 功能
Q 無功功率參數測量
②代碼 儀表外形
2 42方形/外形尺寸：120×120×75mm；開孔尺寸：108×108mm
3 80方形/外形尺寸：80×80×75mm；開孔尺寸：76×76mm
5 5槽形/外形尺寸：96×48×75mm；開孔尺寸：92×44mm
9 96方形/外形尺寸：96×96×75mm；開孔尺寸：88×88mm
A 72方形/外形尺寸：72×72×75mm；開孔尺寸：67×67mm
③代碼 功能說明
K 顯示+“附加功能”
④代碼 參數輸入個數
1 輸入2個參數(標準出廠配置)
⑤代碼 附加功能(復選項)
M 1路4-20mA變送輸出(1AO)/參閱“單相無功功率表型號、功能一覽表”
K 4路開關量輸入(4DI)/參閱“單相無功功率表型號、功能一覽表”
J 2路報警輸出(2DO)/參閱“單相無功功率表型號、功能一覽表”
C RS485通訊/參閱“單相無功功率表型號、功能一覽表”
⑥代碼 電壓輸入信號類型
1 AC100V
2 AC400V
⑦代碼 電流輸入信號類型
1 AC1A
2 AC5A
⑧代碼 電網類型
4 三相四線制
經典型號
1、單相無功功率顯示：YR-GFQ-②K1-⑥⑦
2、單相無功功率顯示+附加功能：YR-GFQ-②K1⑤-⑥⑦
