液晶液位-容積控制儀特點
1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值(0--99999字)
2、SWP-LCD-NH80采用查表法進行運算，可對無規則罐體實現高精度的液位-容積轉換控制。
3、多功能的顯示畫面：SWP-LCD-NH80配有40×70mm帶背光的點陣式液晶圖形顯示板，可以集中顯示是中文菜單、測量值數據、曲線圖表數據涵義、工程單位、百分比棒圖、報警狀況等。
4、便捷的操作界面
①快捷的中文菜單，提示用戶逐級完成參數設定
②明確的中文信息，標識顯示數據的工程涵義
③豐富的圖形畫面，提供需要顯示的參數組合
④輕觸式面板按鍵，方便用戶進行各種的操作
5、液晶液位-容積控制儀可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
液晶液位-容積控制儀選型表
SWP-LCD-①②-③④-⑤-⑥⑦-⑧-⑨
①代碼 外形特征
NH80 160×80mm液位-容積控制儀，橫式
NHS80 80×160mm液位-容積控制儀，豎式
NHR80 160×80mm帶記錄液晶液位-容積控制儀，橫式
NHRS80 80×160mm帶記錄液晶液位-容積控制儀，豎式
②代碼 控制作用
1 單顯示，無報警輸出
3 顯示+報警輸出
③代碼 通訊方式
0 無通訊
2 RS232通訊
3 打印接口
4 RS422通訊
8 RS485通訊
④代碼 測量值變送輸出方式
0 無輸出
2 4-20mA變送輸出
3 0-10mA變送輸出
4 1-5V變送輸出
5 0-5V變送輸出
⑤代碼 測量值輸入類型
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
R 用戶指定特殊輸入
⑥代碼 第一報警
N 無報警
H 上限報警
L 下限報警
⑦代碼 第二報警
N 無報警
H 上限報警
L 下限報警
⑧代碼 饋電輸出
N 無DC24V饋電輸出
P DC24V饋電輸出
⑨代碼 供電方式
省略 AC220V供電
W DC24V供
T AC90-265V供電（開關電源）

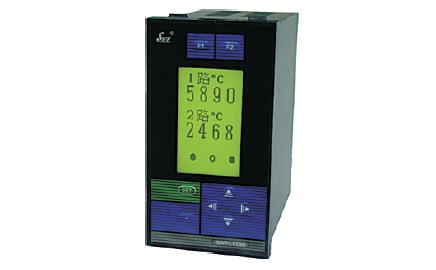

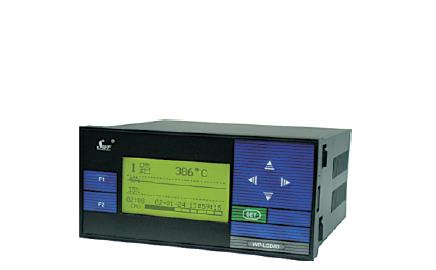

液晶液位-容積控制儀 SWP-LCD-NH80 液晶液位-容積控制儀 SWP-LCD-NHS80

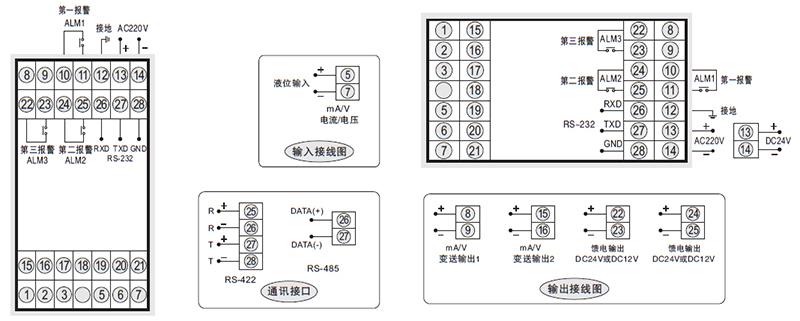

液晶液位容積控制儀接線圖
