容積儀特點
◆ 數字顯示容積儀雙屏LED數碼顯示， 具備11種信號輸入功能，測量精度為0.2％級
◆ 可對各種形狀罐體進行液位?容積轉換測量控制。
◆ 采用查表法進行運算 ，可對規則或不規則罐體實現高精度的液位?容積顯示控制
◆ 數字顯示容積儀可帶兩路模擬量變送輸出
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆ 儀表可帶RS232C打印功能，數字顯示容積儀具有手動、定時、報警打印功能
◆ 帶DC24V饋電輸出，為現場變送器配電
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆ 參數設定密碼鎖定，參數設置斷電永久保存，數字顯示容積儀具備參數恢復系統原始設置功能
◆ 數字顯示容積儀有3種外形尺寸可供用戶選用

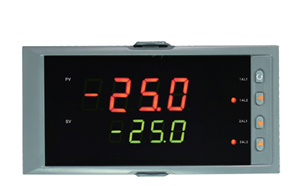

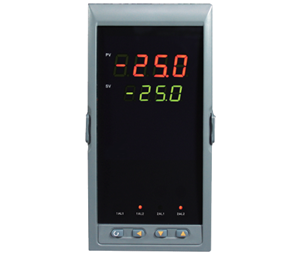

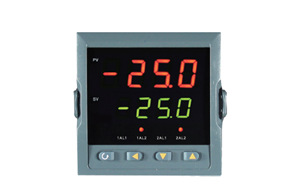

數字顯示容積儀面板
160×80mm 80×160mm 96×96mm
型號：YR-GFH801/803/804 型號：YR-GFHS801/803/804 型號：YR-GFH901/903/904
智能液位-容積儀選型
YR-GFH①②-③④⑤-⑥-⑦⑧⑨⑩-?-?
①代碼 儀表外形尺寸 說明
9 96×96mm 開孔尺寸：92×92mm
8 160×80mm 開孔尺寸：152×76mm
S8 80×160mm 開孔尺寸：76×152mm
②代碼 控制作用 說明
01 單純液位-容積顯示
03 液位-容積顯示+2限報警 可設置為上限、下限/上上限、上限/下限、下下限
04 液位-容積顯示+4限報警 儀表報警輸出為上上限/上限/下限/下下限
③代碼 通訊方式 說明
0 無通訊 標準出廠配置
2 RS232通訊
3 帶RS232C打印接口
8 RS485通訊
④代碼 儀表輸出OUT1 說明
0 無變送輸出 控制作用代碼為“03”的儀表不能選擇此項
1 繼電器報警輸出 控制作用代碼為“01”的儀表不能選擇此項 [注1]
2 4-20mA （RL≤600Ω） [注1]
3 0-10mA （RL≤1.2KΩ） [注1]
4 1-5V （RL≥250KΩ） [注1]
5 0-5V （RL≥250KΩ） [注1]
6 0-20mA （RL≤600Ω） [注1]
7 0-10V （RL≥4KΩ） [注1]
⑤代碼 變送器輸出OUT2
0 無變送輸出
2 4-20mA （RL≤600Ω） [注1]
3 0-10mA （RL≤1.2KΩ） [注1]
4 1-5V （RL≥250KΩ） [注1]
5 0-5V （RL≥250KΩ） [注1]
6 0-20mA （RL≤600Ω） [注1]
7 0-10V （RL≥4KΩ） [注1]
⑥代碼 輸入信號類型 說明
12 4-20mA 儀表輸入類型可切換
⑦代碼 第一報警 說明
H 上限報警 控制作用代碼為“01”的儀表不能選擇此項
L 下限報警 控制作用代碼為“01”的儀表不能選擇此項
⑧代碼 第二報警 說明
H 上限報警 控制作用代碼為“01”的儀表不能選擇此項
L 下限報警 控制作用代碼為“01”的儀表不能選擇此項
⑨代碼 第三報警 說明
N 無報警 標準配置
H 上限報警 控制作用代碼為“01、03”的儀表不能選擇此項[注1]
L 下限報警 控制作用代碼為“01、03”的儀表不能選擇此項[注1]
⑩代碼 第四報警 說明
N 無報警 標準配置
H 上限報警 控制作用代碼為“01、03”的儀表不能選擇此項[注1]
L 下限報警 控制作用代碼為“01、03”的儀表不能選擇此項[注1]
?代碼 饋電輸出 說明
N 無饋電
1P 1路DC24V饋電輸出 輸出電流≤30mA（負載電阻≥750Ω） [注1]
2P 2路DC24V饋電輸出 輸出電流≤30mA（負載電阻≥750Ω）
?代碼 儀表供電 說明
T 交流/直流100-240V供電 標準出廠配置
W DC24V供電
[注1] 液位-容積儀選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
[注2] 液位-容積儀在寫型號時必須完整，沒有選到的功能項不能省略。
液位?容積儀接線圖

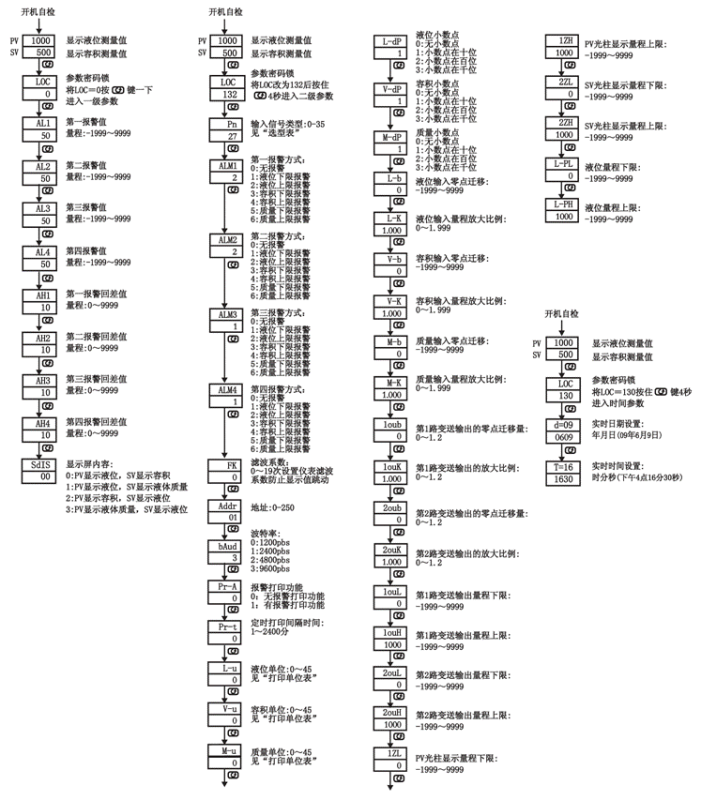

液位-容積儀參數功能
注:以上參數為智能液位-容積儀全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示
