電源輸入回路將輸入的交流電源進行整流變成直流，用電源輸出回路根據控制單元發來的指令，對有關運行數據進行檢測、比較和運算，發出動作指令，將整流后的直流電調制成某種頻率的交流電源輸出給電動機。
變頻器節能原因
變頻器的輸出頻率可在0-50Hz或更高頻率之間變化。電源頻率的降低，電源電壓也隨之降低，使得電動機的瞬時功率下降，從而減少了電源消耗。在這樣的情況下變頻器是可以節能的，但變頻器節能是有前提的，要看用途及電動機所帶負載的特性。通過調速來節能可行的是泵類、風機、壓縮機等設備的拖動，這類設備的負載轉矩與轉速的二次方成比例，功率與轉速的三次方成比例，當轉速降低1/2時，負載轉矩只有1/4，功率僅剩1/8。這類設備在設計時為滿足生產及發展余地，其拖動電動機容量大多是按最大流量、壓力選取的，通常是通過閥門、擋板來調節流量或壓力的，因此造成能量的浪費，用變頻器降低電動機的轉速來調節流量或壓力，就可實現節能。從統計數據看可平均節能1/3，由于效果明顯，得到廣泛應用。
風機、泵類負載用變頻器是可以節能，但由于設計或設備的原因，風機或水泵一直滿負荷運行，使變頻器的輸出頻率都是處于50Hz狀態，這時來談節能是不可能的，因?yàn)檫@跟工頻運行沒有差別。只有當用風或用水的實際流量小于額定流量100%時，電動機轉速的下降才會有節能效果的出現。
昌暉儀表工程師曾對兩臺15kW的風機，在工頻和變頻時的用電量進行過對比，各運行2h，電能表測出變頻比工頻還多用出1度電，這應該是正常的，因?yàn)樽冾l器本身還要耗電。嚴格說測試還有誤差，1度還少了點。這樣的測量還有問題，因?yàn)樽冾l器的輸出電流并不是純粹的工頻，其含有高次諧波，用普通顯示儀表是測不準的。變頻器的輸出電流如用變頻器面板的電流顯示值，可信度更高。所以不分負載特性、不分使用場合，說用了變頻器就可以節能是不可信的。而且用普通儀表的測量數據來進行節能對比，宣傳也是不可信的。
有的場合使用變頻器首先是工藝對電動機驅動及調速有要求，而節能可能只是它的附產物。再說也不能忽視投資的回報率，電動機越小該問題越突出。

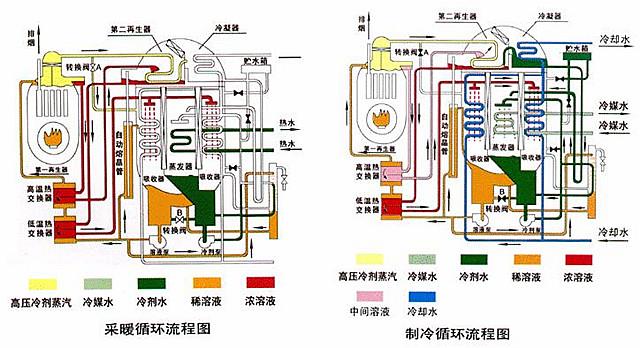

中央空調冷溫水變頻器節能控制系統
變頻器能代替變頻電源使用嗎?
變頻器不能代替變頻電源!因?yàn)閮烧叩慕Y(jié)構、原理和用途是不同的。
變頻器由交流-直流-交流(調制波)等電路構成，其輸出電壓的波形為脈沖工方波，且諧波成分多，電壓和頻率同時按比例變化，不可分別調整，不符合交流電源的要求。原則上不能做供電電源使用，變頻器是用來對三相異步電動機進行調速的。
變頻電源由交流-直流-交流-濾波等電路構成，它輸出的電壓電流波形為正弦波，非常接近交流供電電源，并且根據用戶要求可以輸出任何電壓和頻率。它本身就是用來做供電電源的。
