關于儀表防雷工程的確定
SH/T3164-2021石油化工儀表系統防雷設計規范原文：
5 儀表防雷工程的確定
5.1 應根據5.2 ~ 5.6條件之一判別確定實施儀表防雷工程。
5.2 當建筑物根據GB50057-2010第3章確定設置雷電防護，且內部安裝儀表，特別是帶有室外信號線路的，宜實施儀表防雷工程，以防室外信號線路引雷入室，損壞電子設備、危及人身安全。
5.3 發生過人員雷擊傷害或危及安全生產的雷擊損害事件的工廠區域宜實施儀表防雷工程。
5.4 當監管部門或業主評定雷擊事件造成的可能經濟損失大于可容忍經濟損失、或預計雷擊事件風險大于可容忍風險時，應實施儀表防雷工程。
5.5 當工廠區域曾經出現130kA以上雷電流強度的雷擊次數≥2次/年時，宜實施儀表防雷工程。雷擊次數及雷電流強度可根據當地氣象部門資料或自行測定結果確定。
5.6 有相應管理權或監督權的部門可不經評估就規定需要實施儀表防雷工程。
哪些儀表需要設置電涌防護器？
SH/T3164-2021石油化工儀表系統防雷設計規范原文：
7 電涌防護器
7.1 通用規定
7.1.4 當儀表需要配備電涌防護器時，應按7.2、7.3、7.4的規定配置。
條文說明：7.1.4 電涌防護器的設置可以考慮綜合經濟損失。例如：現場儀表損壞所造成的裝置綜合經濟損失小于可容忍損失的，又不會引起其他間接事故和經濟損失的，現場儀表可不設置電涌防護器；控制室儀表(包括：控制器任一模件或I/O模件)損壞所造成的裝置綜合經濟損失小于可容忍損失，又不會號引起關聯故障及其他間接事故和經濟損失的，控制室儀表可不設置電涌防護器。
7.4 電涌防護器設置
7.4.1 儀表防雷工程應設置電涌防護器，實施防雷工程的儀表應按本節設置電涌防護器；不應以其他方法代替電涌防護器。對于確實沒有適用的或無法安裝的電涌防護器的現場儀表，應將儀表裝在鋼鐵材質的保護箱或防護罩內；同時宜根據檢測需要和實際情況配備冗余的現場儀表，并宜采用不同路徑分別敷設電纜。
7.4.2 當信號電纜在室外地面以上敷設的水平路徑長度大于100m或地面以上垂直高度大于10m時，即具備設置電涌防護器的條件，控制室側儀表應設置電涌防護器。
7.4.3 地上罐區儀表的控制室側儀表應設置電涌防護器。
7.4.4 符合7.4.2條件的或地上罐區的下列現場儀表應設置電涌防護器：
①變送器等轉換成電信號的電動、電子測量儀表；
②氣體探測器、分析儀；
③電氣轉換器、電氣閥門定位器、電磁閥、電動執行機構等電動、電信號執行器類；
④熱電阻；
⑤電子開關；
⑥繼電器線圈；
⑦固定安裝位置的網絡及通信設備；
⑧其他對雷電電涌敏感或不能承受雷電電涌的儀表。
7.4.5 可不設置電涌防護器的儀表：
①熱電偶；
②機械觸點開關、按鈕；
③非電動或與電信號無關的儀表；
④其他能夠承受雷電電涌的儀表。

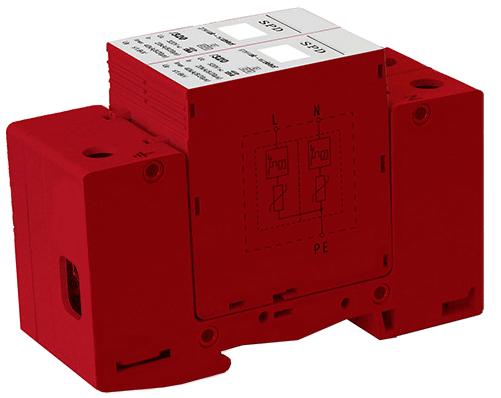

7.5 交流供電的防雷
7.5.1 交流供電設備的防雷設計和電涌防護器的配備應遵照GB 50057-2010第6.4.4～6.4.7條的規定。
7.5.2 對需要設置電涌防護器的現場交流供電儀表，應按照交流供電參數配備電涌防護器。
作者：范詠峰
