1、濾波電容漏電一例
量程0-10mV的XWC自動平衡顯示儀表一合，輸入10mV電勢，指針僅指刻度標尺的1/3左右，輸入33mV電勢自動平衡顯示儀表才能指示滿刻度。檢查穩壓電源、橋路有關元件，沒有發現問題?？紤]該表停用時間較長，根據經驗，電容器是較易出故障的元件，故對濾波電容進行檢查，發現濾波電容器C132漏電，更換電容器后，自動平衡顯示儀表復正常。

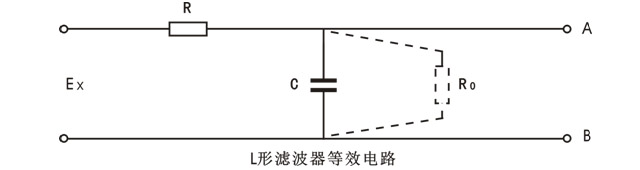

單級或多級L形濾波器都可用上圖所示電路等效，當濾波電容C正常時，具有隔直流的作用。此時自動平衡顯示儀表輸入端的信號EX都加至A、B端，即EX=UAB。當C漏電時其漏阻為R(如圖中虛線所示)。此時加至A、B端的信號：
此時，UAB<EX，所以自動平衡顯示儀表示值將偏低，上述分析中忽略信號源內阻的影響。
2、濾波電容器斷路一例
兩臺H2分析顯示儀并聯接線在兩地使用，一臺自動平衡顯示儀表運行正常，但另一臺自動平衡顯示儀表反應遲鈍，從記錄曲線也可看出不正常，撥指針手感平衡電機無力，并且很久不能復歸原位。
由于兩臺儀表并聯使用，只有一臺不正常，說明H2分析儀傳送器正常，故障可能在自動平衡顯示儀表內部。將儀表拆下修理，在實驗室送信號自動平衡顯示儀表指示正常，再裝回現場故障同上。判斷引起儀表靈敏度下降的原因在儀表外部。用GB-9真空管毫伏表測量?jī)奢斎刖€，其串模干擾電壓為11mV，共模干擾電壓為0.4V，看來自動平衡顯示儀表靈敏度下降是由于串模干擾造成的。但另外一臺儀表為什么運行正常呢?通過分析，自動平衡顯示儀表克服串模干擾主要是靠輸人端的濾波器，把自動平衡顯示儀表的濾波電容器CL拆下檢査，發現電容器內部開路，更換電容器后自動平衡顯示儀表恢復正常。
單級L形濾波器雖然電路簡單，在一般場合還是可起一定作用的。如本例自動平衡顯示儀表的RL=200Ω，CL=200μF、當干擾電壓為50Hz交流時，濾波電容CL的容抗：
當串模干擾電壓UG為50Hz、11mV時，經過濾波器的衰減，加至儀表放大器輸入端的干擾電壓只有：
可是當濾波電容器CL斷路時，濾波器已經不起作用，則50Hz、11mV的干擾電壓幾乎全部加在放大器輸入端，而使放大器工作在飽和區，導致自動平衡顯示儀表靈敏度顯著下降，出現了上述的故障現象。
