開關電源正常工作的前提是直流母線電壓達到了一定值，若連直流母線都沒有電壓，或電壓不夠，其他又怎么能正常工作哪？
變頻器的整流部分，現在基本采用半控整流或全控整流，變頻器一經上電，整流回路是不工作的，也就是晶閘管不進行觸發，而是由預充電回路向直流母線充壓，待直流母線電壓達到一定后，開關電源開始工作，其他部分才開始進入工作狀態。當然，這個過程是非常短的！反之，若預充電回路都沒有接通或非正常工作，開關電源自然也不會工作，變頻器面板黑屏也就不足為奇了。

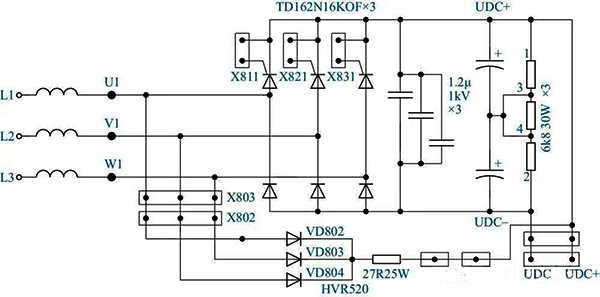

有一臺ACS800的變頻器就遇到過這種情況。變頻器上電，變頻器面板黑屏，也接受不到任何操作信號。主電路部分如下圖：
取三相電源，經VD802、803、804整流，電阻限流，接入DC+，為電容充電，結果發現，預充電電路根本不通，沒辦法完成對電容的充電，變頻器自然無法工作?；芈窓z測，發現限流電阻斷路，也不知道啥時候燒壞的！更換電阻完畢后，恢復正常。
采用預充電屬于大眾之選。

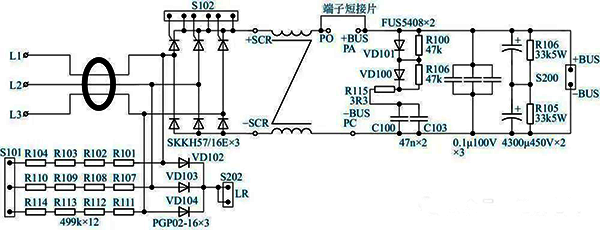

也是取三相電源經VD102、103、104整流，給開關電源提供暫時電源。前面的一連串電阻則是電壓采樣電路，給晶閘管控制電路提供電壓采樣信號的。

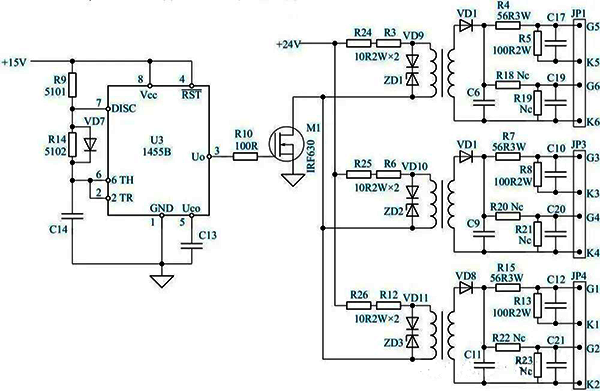

關于隔離，文章《變頻器晶閘管觸發電路的檢測排查》提到了兩點，一是光耦隔離，再一種是電磁隔離。在晶閘管驅動電路中，電磁隔離也作為一只獨立的存在，因為采用脈沖變壓器進行電磁隔離時，晶閘管側不用另加電源。如下圖：
采用電磁隔離，晶閘管觸發屬于典型的開通式控制，U3的3腳產生矩形波，經M1放大，驅動3個脈沖變壓器，整流后由JP1等端子將脈沖輸送至主電路晶閘管的控制端。在測量觸發信號時，可直接在任一脈沖端子G、K兩端測試脈沖波形或電壓，電壓采用直流電壓擋測量。
關于變頻器晶閘管驅動電路，還有其他實現方式。當然，變頻器晶閘管觸發還需要滿足一定條件，因為，晶閘管一旦工作，變頻器整流就開始工作，進入正常待機狀態。
作者：電氣星辰
