由于石油化工裝置，易燃易爆有毒有害特點，生產中需要用到控制閥，而儀表風的質量好壞直接影響閥門的正常操作及開關要求。

1、標準規范
依據《石油化工儀表供氣設計規范》SH/T3020-2013，《儀表供氣設計規范》HG/T20510-2014對儀表風露點分析儀要求，測量的露點要低于環境最低(-30℃)溫度10℃，要求的溫度至少是(-40℃)。
4.1 氣源質量要求
4.1.1 儀表氣源應采用清潔、干燥的空氣。當采用氮?dú)庾鳛閭溆脷庠磿r，封閉廠房應設置低氧檢測報警等安全設施。

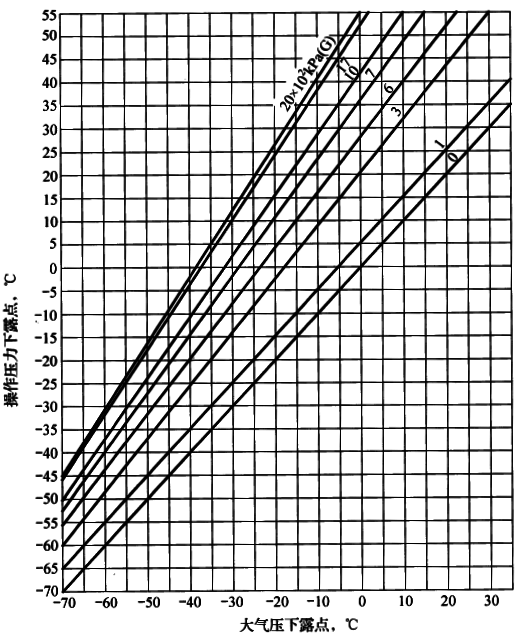

4.1.2 儀表氣源在操作(在線)壓力下的露點，應比裝置所在地歷史上年(季)極端最低溫度至少低10℃。露點換算見圖 4.1.2 。



2、儀表風露點儀設置方式
①在線分析(管道式)
在線儀表風露點分析儀是一種用于測量氣體中露點溫度的儀器，廣泛應用于工業、環保、氣象等領域。為你提供一款儀表風的在線分析露點分析儀的相關信息：

◆測量原理：進口薄膜電容式陶瓷濕度傳感器。
◆測量范圍：-100.0～+20℃、-80.0～+20℃、-60.0～+60℃(量程可任意選擇)。
◆精度：±1℃(高于-60度)、±1.5℃(低于-60度)。
◆重復性：±1℃。
◆穩定性：±1%/7d。
◆樣氣流量：(2±0.5)L/min。
◆響應時間：τ90≤3min。
◆樣氣壓力：0.05MPa≤入口壓力≤0.25MPa。
◆模擬輸出：隔離4～20mA標準信號，負載電阻小于500歐(0～10V可選)。
◆數字輸出：標準的RS485，可與計算機實現雙向通訊。
◆觸點輸出：雙繼電器輸出220VAC，10A或24VDC，2A。
◆工作環境：溫度-15℃～+45℃，探頭24VDC。
◆工作電源：220VAC，50/60Hz。
◆使用壽命：>6年(規范操作正常使用條件下)。
◆安裝方式：管道式安裝。

②離線分析(便攜式露點儀)
便攜式露點儀的計算機提供了傳感器讀出壓力，以及在線的壓力，用戶輸入特定的樣本。不改正的，需要不同的氣體。內芯為一高純鋁棒，表面氧化成氧化鋁薄膜，其外涂一層多空的金膜，該金膜與內芯之間形成電容，由于氧化鋁薄膜的吸水特性，當水蒸汽分子被吸入其中時，導致電容值發生變化，檢測并放大該電容信號即可得到濕度大小。

便攜式露點儀特點：
◆便攜式：儀器體積小重量輕，攜帶方便
◆量程廣：量程范圍為-100℃～+20℃
◆響應快：每次測量時間不超過10分鐘
◆自動校準：無須其它設備，可定期對儀器自動校準
◆多參數顯示：可顯示溫度，濕度，包括：露點，PPMv，克/升，LBS等
◆互換性：傳感器可任意互換
◆輸出信號：可選：4-20mA模擬輸出和RS232通訊

綜上所述，根據石油煉制、石油化工、精細化工、煤化工等項目裝置特點，合理選擇空氮站儀表風緩沖罐出口的壓力變送器(欠壓報警)以及在線露點分析儀，保證控制閥能夠安全、平穩運行。
