所以，想要在沖擊短路電流ipk到來之前切斷故障，必須要使用限流斷路器或者快速熔斷器，這也是為啥保護重要電力電子設備(比如變頻器)要配備斷路器加快速熔斷器的原因。

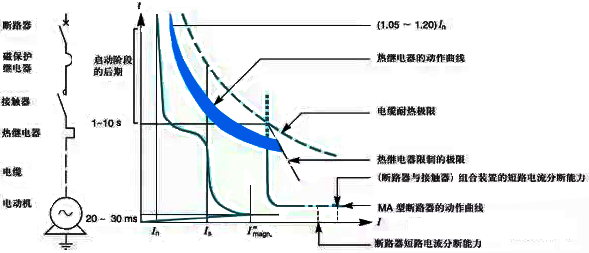

限流斷路器屬于A型，能夠在沖擊短路電流峰值ipk還未出現之前就切斷故障，但過載能力有限，2～3In，用于保護電力電子器件，但在電機回路當中又不能使用A型斷路器，為提高保護可靠性，就采取了D型斷路器加快速熔斷器的組合。

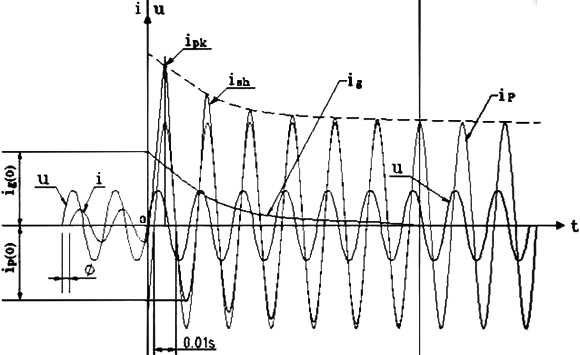

再說說這個短路沖擊電流ipk，這里ipk是瞬時最大值，是短路交流分量與直流分量的疊加，交流分量滿足交流電路下的歐姆定律，等于短路電壓與短路點短路阻抗之比，直流分量滿足楞次定律，是變壓器副邊繞組產生的電感電流。
短路后10ms，交流分量與直流分量疊加產生沖擊短路電流峰值ipk。10ms過后，短路沖擊電流逐漸衰減，直到直流分量衰減至0，就成了短路電流的穩態值ip。
過斷路器的短路接通能力，是指斷路器能夠承受沖擊短路電流峰值，它是個瞬時值。可見，斷路器的短路接通能力要大于短路沖擊電流ipk，它是考驗斷路器動穩定性的決定性參數。
觀察上圖，還有一個重要特征，就是電壓穩定，保持不變，這是無限大容量系統的基本特征。通常情況下，中高壓系統(＞3000V)都可以看做是無限大容量系統，含變壓器中、高壓側，相對于無限大容量系統，低壓系統(＜3000V)就成了有限大容量系統了。
在低壓系統中發生短路，電壓是要發生變化的，若發生短路，故障沒有及時切除，電源側電壓會跌變至額定電壓的50%，至線路側，由于線路阻抗的增大，相當于增大了電源內阻，電壓跌變會更大。
盡管如此，由于短路時間十分短暫，保護會盡可能快的切除故障，在低壓系統，仍然按短路前后系統電壓基本不變來計算短路電流。
