維護旁路開關用于現場測量儀表和管道線路維護時旁路信號暫時輸入，使安全儀表邏輯控制器的輸入不受現場儀表信號和維護線路的影響。
測量儀表及管道線路的中間維護、校驗通常難以避免。建議每路測量儀表聯鎖輸入信號都應設置維護旁路開關。
手動緊急停車按鈕和輸出信號不得設置維護旁路開關，以時刻保持手動緊急停車功能。
維護旁路開關有三種設置方式：在安全儀表系統的操作員站設置軟件開關，在DCS操作站設置軟件開關，在輔助操作臺或機柜設置硬件開關。
儀表維護旁路開關非急用設施，不必在輔助操作臺或機柜上設置硬件開關；操作臺面要求簡潔清晰，儀表維修旁路開關數量多，若布置于臺面，將影響操作人員對臺面設備的辨識；眾多的儀表維修旁路開關需要多個操作臺來安裝，不切實際；大量的硬開關增加了安全儀表系統的輸入信號數量，增加了投資。
為了避免儀表維護、工藝操作兩工種工作脫節，增加如下安全措施：在采用軟件旁路開關時，設置“允許旁路”開關和旁路報警。
1、“允許旁路”開關的功能
當儀表維護旁路開關切換到旁路位置時，旁路功能還不能生效；只有“允許旁路”開關切換到允許旁路位置時旁路功能方可生效。旁路生效后，操作站顯示“旁路成功”。 只有在顯示“旁路成功”后，儀表人員方可對儀表或線路進行維修。
“允許旁路”開關宜按工段設置，不宜過多，否則容易混淆有效管控范圍。為了控制風險，建議在操作規程中規定一次“允許旁路”只允許同時旁路2路測量儀表輸入信號。
“允許旁路”開關應為硬件開關，宜布置于操作臺上，便于工藝操作人員發現開關位置。
2、旁路報警

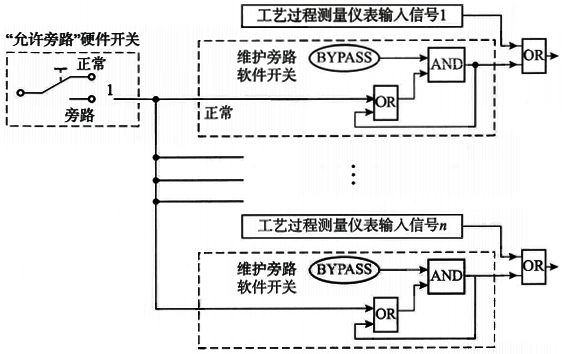

當旁路成功時，應進行報警，提醒工藝操作人員 自動聯鎖處于失效狀態。建議還應設置旁路計時報警，即當旁路時間超過申請時間時，應進行特殊報警提醒，督促按計劃作業，也避免忘記把切換開關切換至正常功能位置。旁路行為降低了安全功能，必須慎重進行，嚴格管理。軟件旁路要采用軟件密匙管理，須輸入執行人姓名、密碼后方可執行，并自動記錄操作人、操作時間、操作內容等。下圖是一套旁路邏輯方案。
