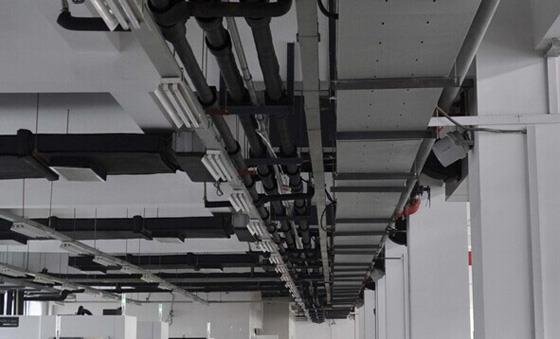

電纜橋架在工業現場和建筑安裝中經常會使用到，主要有槽式橋架、鍍鋅橋架、梯級橋架、不銹鋼橋架、玻璃鋼橋架等，適用于敷設計算機電纜、通信電纜、儀表電纜、動力電纜和各種控制電纜。

昌暉儀表總結了以下橋架安裝注意事項供廣大施工人員借鑒：
1、在現場組對橋架時，要注意兩節橋架成一條直線。在廠房?jī)?nèi)安裝電纜橋架要注意標高和天花板的距離，要有足夠的操作空間。
2、橋架直角拐彎時，器最小的彎曲半徑要大于或等于槽板內最粗電纜外徑的10倍，否則，這條最粗的電纜就不能很好處理。電纜橋架直角彎頭是設計選定的，要求安裝人員在圖紙會審時，考慮所選彎頭橋架的彎曲半徑是否足夠大，否則要加寬橋架的寬度（由此可見，橋架選擇并不單單是電纜多少，還要考慮電纜粗細）。
3、橋架開孔不能采用氣焊，要用機械開孔方法?，F(xiàn)在有專用電動或液動開孔器。橋架放上穿線管后，要用合適的格蘭頭或鎖緊螺母固定穿線管。
4、橋架內的排水孔要保持暢通。
5、當電纜橋架直線距離超過50m時，要有熱膨脹措施。
6、橋架按設計通常安裝在管廊上或工藝管道的管架上。橋架的安裝位置應該在工藝管道的上方或側面，不能安裝在工藝管道的下方。


7、儀表電纜橋架的支撐距離：XQJ型電纜橋架在裝置上的支撐間距要小于允許最大負荷的支撐跨距。
8、橋架寬度：從電纜數量上考慮，要求選擇的橋架寬度有一定余量，以便于今后增加電纜時用。從最粗電纜的直角轉彎上考慮，所選橋架的彎曲半徑要大于最大電纜外徑的10倍。
9、橋架內動力電纜和儀表電纜隔開敷設：在某一區間，動力電纜和儀表控制電纜數量相對于橋架容量都較小時，可放在同一橋架內，但必須隔開。
10、橋架內電纜固定：要求水平走向電纜每隔2m固定一次，垂直走向電纜每隔1.5m固定一次。

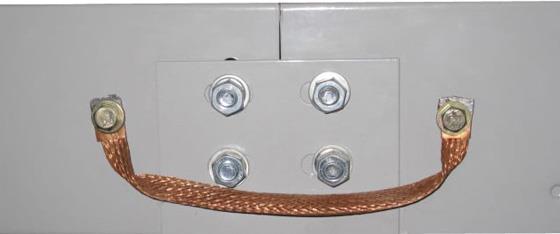

11、金屬橋架接地：儀表用金屬電纜橋架要可靠接地。常距離的電纜橋架每隔30-50m接地一次。
