室外路燈采用TN-S系統還是TT系統？王明全老先生答案如下：
①如果配電變壓器高壓側系統是中性點直接接地或經低電阻接地，室外路燈可采用TN-S接地系統。
②如果配電變壓器高壓側系統為小電流接地系統，且室外路燈未采取總等電位聯結措施的，一定要采用 TT接地系統。

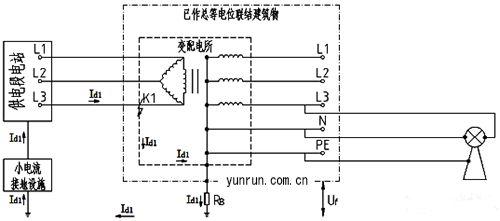

圖1 高壓為小電流接地、低壓為TN-S系統
如圖1所示，高壓為小電流接地、低壓為TN-S系統。小電流接地系統包括中性點不接地、經消弧線圈接地、高阻抗接地等形式。當變電所高壓配電裝置發生單相接地短路時(圖中K1所示)，由于無法構成故障回路，因此單相接地短路電流Id1比較小，遠小于運行時的工作電流。不接地相的對地電壓會升高，最高為線電壓(金屬性短路)。但就整個系統而言，相電壓和線電壓均保持不變，系統還可繼續運行。但不接地相對地電壓升高會影響到整個系統的絕緣，所以這種情況只能運行一段時間，一般為1-2小時。在此期間需及時排查、消除故障，以免絕緣損壞。
另一方面，通常高壓保護接地和變壓器中性點功能接地是共用接地裝置RB的，故障電流Id1在RB上產生的故障電壓Uf，該故障電壓經PE線在室內外到處傳導，由于室內已作總等電位聯結，不會帶來危險；而室外路燈電桿一般不設置總等電位聯結，該故障電位可能對人帶來安全隱患。為解決這個問題，采用TT系統，阻斷PE線，切斷故障電位傳導路徑。

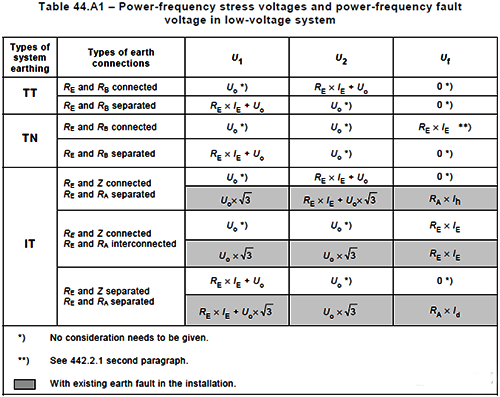

這種做法IEC早有要求，TT系統無論RE與RB是否連接，其Uf均為0。
