304不銹鋼、316不銹鋼，以及一些高溫合金通常作為熱電偶鎧裝電纜保護管的材料。在某些領域，也采用GH3128合金作為其保護管的材料。GH3128合金是以鎢元素、鉬元素為強化元素的固溶強化高溫合金，其硬度高，強度大，但該電纜的加工難度大。
筆者對一支在彎曲加工過程中發生斷裂的?4.5mm鎧裝熱電偶電纜斷裂原因進行分析，并提出工藝改進措施。該鎧裝熱電偶電纜由?1.75mm的NiCr-NiSi熱電偶絲(K型)及對應的氧化鎂瓷柱組裝進尺寸為?12mm×1.4mm的GH3128合金管內，再整體經過多道次拉拔至?4.5mm。鎧裝熱電偶電纜經過每道次拉拔后需進行1070℃的熱處理，保護管的最終壁厚約為0.7mm。
圖1 斷裂和未斷裂鎧裝熱電偶的宏觀形貌
1、理化檢驗
1.1 宏觀觀察
斷裂和未斷裂鎧裝熱電偶電纜的宏觀形貌如圖1所示，兩根熱電偶電纜的外徑均為4.5mm。由圖1可知：斷裂的鎧裝熱電偶電纜已經過拋光處理，其在?30mm的棒材上進行彎曲試驗時發生斷裂，整個斷口較為平整；未斷裂的鎧裝熱電偶電纜未進行拋光處理，在?30mm和?12mm的棒材上進行彎曲試驗后，其表面未發現裂紋和皺褶。
1.2 金相檢驗
斷裂和未斷裂鎧裝熱電偶保護管的顯微組織如圖2所示，可見斷裂和未斷裂鎧裝熱電偶的顯微組織均為奧氏體+碳氮化物，晶粒和晶界內都有大量析出物，且晶界清晰。依據標準晶粒度評級圖，斷裂鎧裝熱電偶的晶粒度為7級，未斷裂鎧裝熱電偶的晶粒度為8級。

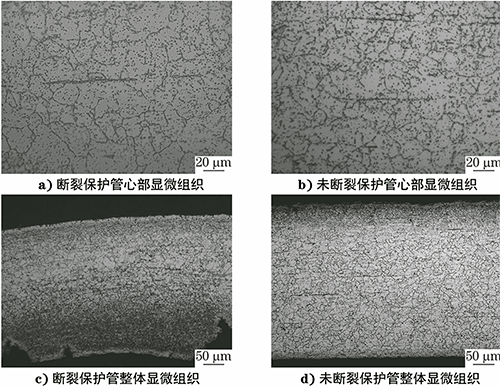

圖2 斷裂和未斷裂鎧裝熱電偶保護管的顯微組織

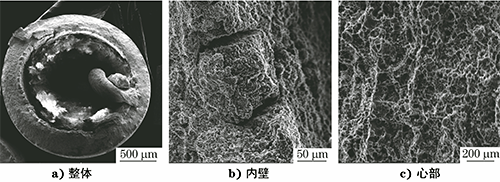

圖3 斷裂鎧裝熱電偶保護管的微觀形貌
由圖2c)可知，斷裂鎧裝熱電偶保護管的顯微組織極其不均勻，靠近內壁的組織與心部組織差別很大，不均勻部分超過壁厚的1/3,靠近內壁材料的硬度明顯高于心部。保護管內、外壁均不平整，存在較多缺陷，外壁缺陷較淺，內壁缺陷較深。未斷裂鎧裝熱電偶保護管的顯微組織相對均勻，內壁均勻平滑[見圖2d)],這可能是由于斷裂鎧裝熱電偶保護管內壁存在本征裂紋，在管材拉拔過程中，氧化鎂瓷柱的不均勻破碎使得內壁受力不均勻，局部內壁受到較大應力，誘發內部裂紋的萌生，同時使晶粒破碎重組更為充分，因此保護管內壁的晶粒度普遍低于外壁，且難以辨清晶界。
1.3 掃描電鏡及能譜分析
采用TESCAN VEGA3型掃描電子顯微鏡對斷裂鎧裝熱電偶保護管進行斷口掃描分析(見圖3)。由圖3可知：整體看斷口較平整，未發現明顯的剪切區，高倍下觀察可知其主要以韌窩狀為主，內壁剪切區主要以脆性開裂為主，但斷面上仍能觀察到未聚集長大的淺小韌窩；斷口心部微觀形貌呈現大量韌窩，無滑移帶和剪切面的出現，可見該斷裂為韌性斷裂。由圖3b)可知，在斷裂鎧裝熱電偶保護管的內壁發現V型缺口，這是由于內壁發生脆化，保護管在彎曲過程中開裂。
對斷裂和未斷裂鎧裝熱電偶保護管進行能譜分析(見圖4),發現斷裂保護管的晶界和晶粒間都有大量的析出物，晶粒間主要為顆粒狀析出物，晶界上除了有顆粒狀析出物，還有棒狀和鏈狀析出物，說明組織內有多種析出物同時析出。經過能譜分析可知，析出物主要為富含鉬元素和鎢元素的析出物，其中，圖4c)為靠近保護管內壁位置的微觀形貌，有大量的白色顆粒物，鉬元素和鎢元素的含量偏高，鉻元素含量略有增加，而鎳元素含量與基體相比少很多，可見材料已經發生成分偏析。

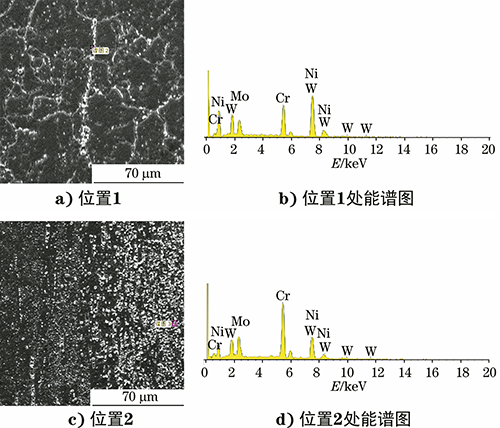

圖4 斷裂鎧裝熱電偶保護管的能譜分析位置及譜圖
2、綜合分析
文獻《固溶處理對GH3128合金奧氏體晶粒長大的影響》的研究表明，該合金在固溶狀態下應出單相奧氏體基體以及少量的析出相組成。由于該合金的碳含量很低，形成的碳化物很穩定，在固溶時不能完全溶解，因此在不同溫度時，晶粒內部仍然存在彌散分布的碳化物。
鎧裝熱電偶電纜在加工過程中，要經過多道次拉拔，每經過幾個道次，需進行熱處理才能確保鎧裝電纜具有較好的拉拔加工性能。由圖3可知，鎧裝電纜在拉拔過程中，外壁受到拉絲模的擠壓與摩擦，而內壁受到氧化鎂的擠壓與摩擦。保護管內壁在拉拔過程中受到較大的應力，該應力明顯高于保護管外壁受到的應力。保護管內部缺陷中填滿了氧化鎂粉，說明鎧裝熱電偶電纜保護管在拉拔過程中已經產生了裂紋，這應該是保護管內壁本身缺陷導致的。
保護管壁厚較薄，外壁由于受到拉絲模的擠壓與摩擦形成脆化層，原材料保護管內存在凹坑，使保護管組織不均勻，從而在鎧裝電纜的彎曲加工過程中，保護管外壁產生缺陷后，鎧裝電纜很快斷裂。
3、結論
①原材料管材內壁存在凹坑，并有氧化鎂嵌入，使內壁在拉拔過程中受到較大應力，增加了裂紋源萌生的概率。
②由于受到拉絲模的擠壓與摩擦，保護管外壁形成脆化層，由于原材料管材內存在凹坑，因此保護管內壁脆化并產生缺陷，塑性較好的區域變薄，從而在鎧裝電纜彎曲加工過程中，保護管外壁產生缺陷后，鎧裝電纜很快就發生斷裂。
③通過增加原材料管材內壁的檢測工序，可剔除存在凹坑的管材，避免鎧裝電纜失效。
作者：王劍星、張立新、肖翔、蔡欣男、梁磊、魏小明、張忠模、趙彥
