1、工藝流程
1.1 工藝流程圖

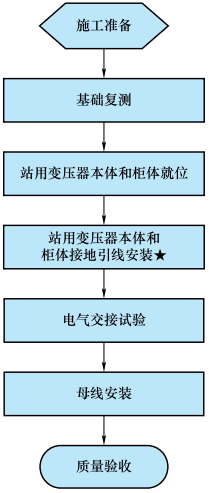

10kV配電盤(開關柜)安裝工藝流程圖見圖1。
1.2 關鍵工序控制
配電盤(開關柜)內部檢查、接線工序控制如下：
①柜內附屬設備安裝位置正確，外觀完好無損，銘牌標識齊全。柜內設備與各構件間連接應牢固。
②柜內母線安裝時檢查柜內支持式或懸掛式絕緣子安裝方向應正確，爬電距離符合設計要求，確保絕緣距離。動、靜觸頭位置正確，接觸緊密。
③柜內主母線螺栓緊固后應標記漆線，力矩滿足規范要求。母線與分支連接無應力。
2、10kV配電盤安裝工藝標準
①基礎槽鋼允許偏差：不直度＜1mm/m，全長＜5mm；水平度＜1mm/m，全長＜5mm。位置誤差及不平行度＜5mm；基礎型鋼頂部標高在產品技術文件沒有要求時高出抹平地面10mm。
②配電盤(開關柜)安裝前，檢查外觀面漆無明顯剮蹭痕跡，外殼無變形，盤面(柜面)電流、電壓表計、保護裝置、操作按鈕、門把手完好，內部電氣元件固定無松動。
③盤、柜體垂直度偏差＜1.5mm/m；相鄰兩盤頂部水平偏差＜2mm，成列盤頂部水平偏差＜2mm；相鄰兩盤邊偏差＜1mm，成列盤面偏差＜1mm；盤、柜體盤間接縫偏差＜2mm。
④盤、柜面平整，附件齊全，門銷開閉靈活，照明裝置完好，盤、柜前后標識齊全、清晰。開關柜機械閉鎖、電氣閉鎖應動作準確、可靠、靈活，具備防止電氣誤操作的“五防”[即防止誤分、合斷路器；防止帶負荷分、合隔離開關；防止帶電掛(合)接地線(接地開關)；防止帶地線送電；防止誤入帶電間隔]功能。
⑤開關柜的觀察窗應使用機械強度與外殼相當、內有接地屏蔽網的鋼化玻璃遮板，并通過開關柜內部燃弧試驗。嚴禁使用普通或有機玻璃。
⑥屏柜內電源側進線應接在靜觸頭端，負荷側出線應接在動觸頭端。
⑦真空開關熔斷器導通良好、接觸可靠；輔助開關動作準確、可靠；斷路器分合閘指示正確且與操動機構聯動正常、無卡阻。
⑧母線平置時，貫穿螺栓應由下往上穿，螺母應在上方；其余情況下，螺母應置于維護側，連接螺栓長度宜露出螺母2～3扣。
⑨母線需全部加絕緣護套且外觀完好，母線應標示相序；對已緊固完成并標記的接觸面包封處理并包扎緊密。
⑩盤、柜體底座與基礎槽鋼采用螺栓可靠連接，接地良好，成列開關柜的接地母線，應有兩處明顯的與接地網可靠連接點。金屬柜門應以軟銅線與接地的金屬構件可靠連接。成套柜應裝有供檢修用的接地裝置。
?開關柜封閉母線外殼連接處用截面積不小于4mm2的接地線進行跨接，在與穿墻套管結合處直接接地。
3、10kV配電盤安裝工藝示范
10kV配電盤(開關柜)母排安裝、本體接地安裝、配電盤(開關柜)成品等分別見圖2～圖5。

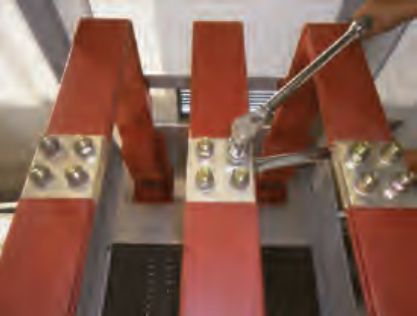

圖2 配電盤(開關柜)內母排安裝

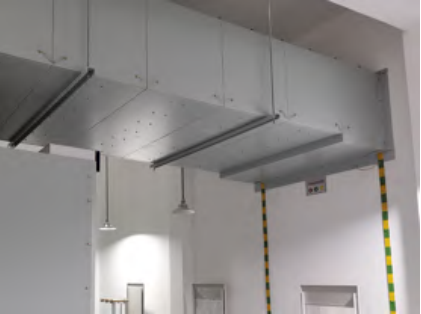

圖3 10kV配電盤(開關柜)封閉母線外殼安裝

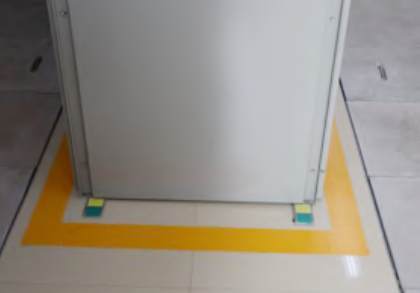

圖4 10kV配電盤(開關柜)本體接地安裝

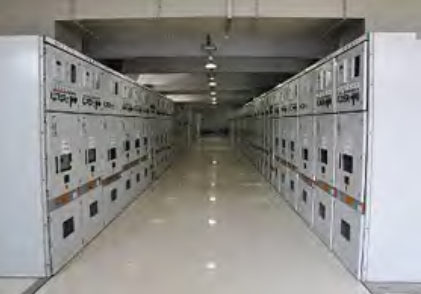

圖5 10kV配電盤(開關柜)成品
4、設計圖例
配電盤(開關柜)安裝工藝設計圖見圖6。

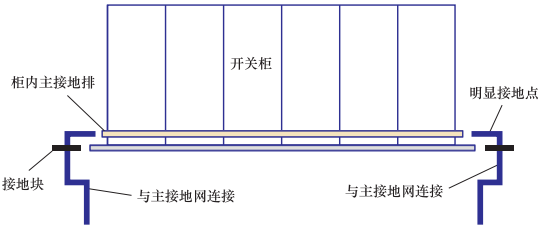

圖6 10kV配電盤(開關柜)安裝工藝設計圖
文章內容節選自《國家電網有限公司輸變電工程標準工藝變電工程電氣分冊》
