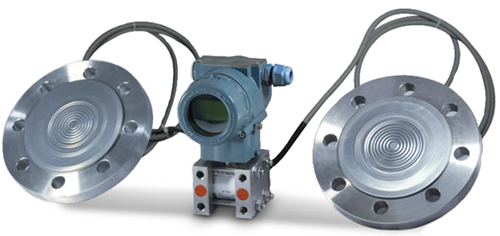

1、雙法蘭差壓變送器相關計算公式
實際液位的%=(PV值-零點)/量程
ρ重=重介質密度
ρ輕=輕介質密度
ρ硅油=變送器隔離液硅油的密度
PV值=雙法蘭差壓變送器實測差壓值(可以用手操器讀出來)
LRV=零點=量程下限=(ρ輕×g×H)-(ρ硅油×g×H)=示例中方程式的未知數X
URV=量程上限=(ρ重×g×H)-(ρ硅油×g×H)
量程=URV-LRV=(ρ重×g×H)-(ρ輕×g×H)=示例中方程式的未知數Y
2、理想工況下雙法蘭差壓變送器測量界面的標定
(可以不知道介質密度和硅油密度的情況下在線標定)
①當容器內全部為輕介質的時候，可以讀出當前PV值，直接作為儀表的量程下限LRV。
②當容器內全部為重介質的時候，可以讀出當前PV值，直接作為儀表的量程下限URV。
把LRV和URV值輸入為雙法蘭差壓變送器量程上下限就完成了標定。
3、實際工況下雙法蘭差壓變送器測量界面的標定
(可以不知道介質密度和硅油密度的情況下在線標定)
記錄實際工況中隨便兩個實際液位所所對應的PV值，比如20%的PV值為PV1，50%的液位的PV值為PV2。設變送器量程下限為X、設變送器量程為Y，則 可以列出兩個方程式：
(PV1-X)=0.2Y
(PV2-X)=0.5Y
可以計算出實際的LRV值=X，量程=Y，URV=X+Y；把LRV和URV值輸入為雙法蘭差壓變送器量程上下限就完成了標定。
以上公式看似簡單，其實包含不少變送器專業知識，儀表工應慢慢體會，弄清楚每一個知識點，并真正弄明白這些公式所代表的意思。
