基本定義
Pe為額定功率，等于全部回路功率之和，考慮三相不平衡的情況下，Pe×kx不一定等于Pjs(說明：kx為需要系數；COSφ為功率因數；Ijs為計算電流；Pjs為計算功率。注：需要系數和功率因數根據實際情況或者規范要求取值)。
規范要求：《民用建筑電氣設計標準》GB 51348-2019
3.5.6 當單相負荷的總計算容量小于計算范圍內三相對稱負荷總計算容量的15%時，可全部按三相對稱負荷計算；當超過15%時，宜將單相負荷換算為等效三相負荷，再與三相負荷相加。
三相不平衡負荷計算原則
1、單相負荷盡量平均分配到三相上。
2、當無法使三相完全平衡時，宜取最大一相負荷的三倍作為等效三相負荷，并以此等效三相負荷，作為計算相應回路中的電流和選配相應回路的開關、導體等設備的依據。
3、當單相負荷的總計算容量小于計算范圍內三相對稱負荷總計算容量的15%時，應全部按三相對稱計算負荷；當超過15%時，應將單相負荷換算為等效三相負荷，再與三相負荷相加。

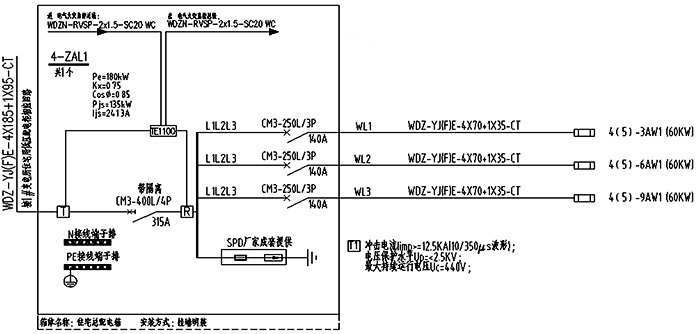

類型1：純?nèi)嘭摵捎嬎?/span>
配電箱進線電源為三相，且配電箱內部全部回路為三相負荷時，總?cè)萘繛楦骰芈啡萘恐汀?/span>
Pe=WL1+WL2+WL3=60+60+60=10kW
kx=0.75
COSφ=0.85
Pjs=Pe×kx=180×0.75=135kW

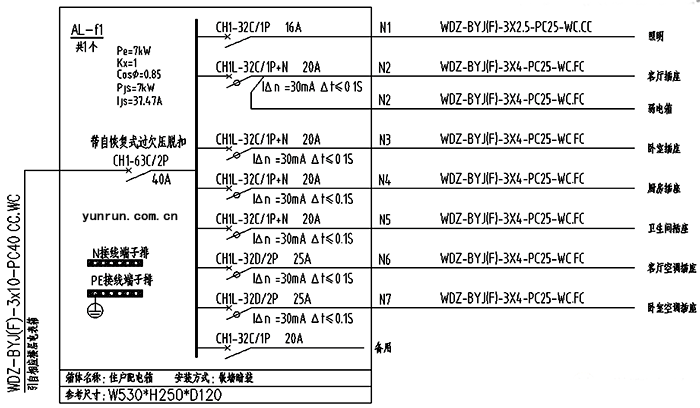

類型2：純單相負荷計算
配電箱進線電源為單相，且配電箱內全部回路為單相負荷時，總?cè)萘繛楦骰芈啡萘恐汀?/span>
Pe=N1+N2+N3+N4+N5+N6+N7=7kW
kx=1
COSφ=0.85
Pjs=Pe×kx=7×1=7kW

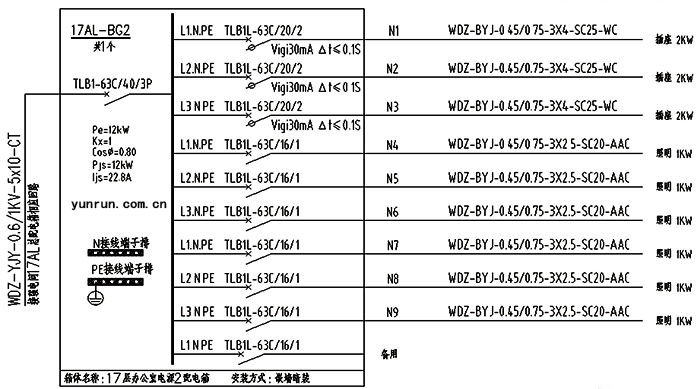

類型3：三相平衡負荷計算(只有單相回路)
配電箱進線電源為三相，且配電箱內全部回路為單相負荷時，三相平衡負荷時(即L1、L2和L3各相負荷容量相等)，則三相負荷總?cè)萘繛長1+L2+L3容量之和。
Pe=L1+L2+L3=12kW
kx=1
COSφ=0.85
Pjs=Pe×kx=12×1=12kW

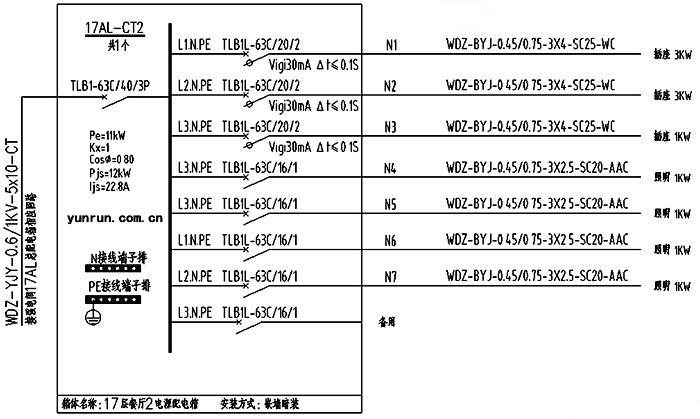

類型4：三相不平衡負荷計算(只有單相回路)
配電箱進線電源為三相，且配電箱內全部回路為單相負荷時，三相不平衡負荷時(即L1、L2和L3各相負荷容量不相等)，則三相負荷總?cè)萘繛樽畲蠡芈啡萘康?倍。
kx=1
COSφ=0.85
Pjs=Pe×kx=12×1=12kW

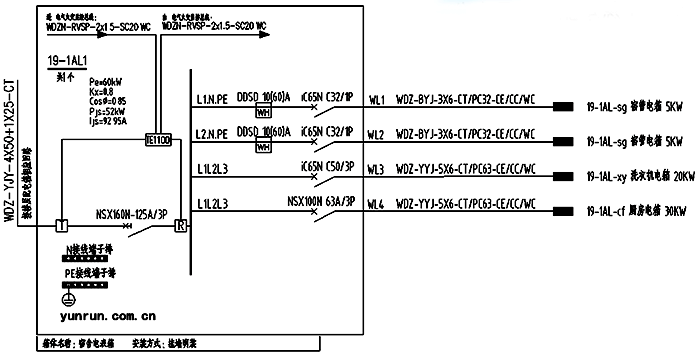

類型5：三相不平衡負荷計算(有三相、單相回路)
配電箱進線電源為三相，且配電箱內回路有單相、三相負荷時。
計算過程：
單相負荷總?cè)萘?N1+N2)=5kW+5kW=10kW
三相負荷總?cè)萘?N3＋N4)=20kW＋30kW＝50kW
10/50＝0.2＞15%，單相回路容量大于三相回路容量的15%，所以應將單相負荷換算為等效三相負荷，再與三相負荷相加。
等效三相負荷：圖中最大單相為L1相5kW，等效三相負荷為最大單相的三倍，即15kW。
本配電箱的總?cè)萘繛椋?/span>
Pe=15+50=65kW
kx=0.8
COSφ=0.85
Pjs=Pe×kx=65×0.8=52kW

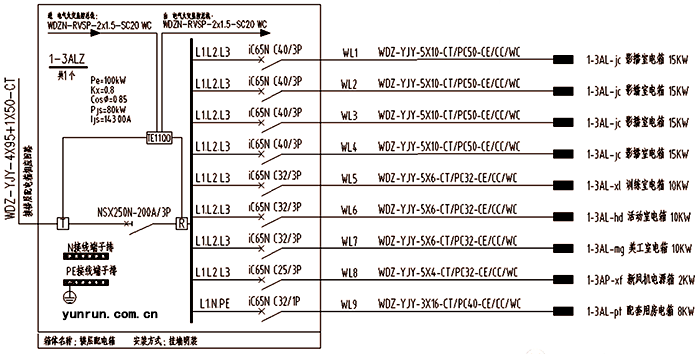

類型6：三相不平衡負荷計算(有三相、單相回路)
配電箱進線電源為三相，且配電箱內回路有單相、三相負荷時。
計算過程：
單相負荷總?cè)萘縒L9＝8kW
三相負荷總?cè)萘縒L1＋WL2＋WL3＋WL4＋WL5＋WL6＋WL7＋WL8＝92kW
8/92＝0.087＜15%，單相回路容量小于三相回路容量的15%，所以應將全部單相負荷按照三相負計算。
本配電箱的總?cè)萘繛椋?/span>
Pe=92+8=100kW
kx=0.8
COSφ=0.85
Pjs=Pe×kx=100×0.8=80kW
配電箱負荷計算的專業內容就分享到這里，大家可在“電工基礎”欄目學習更多專業電氣知識。
