本例以組態王用串口讀取昌暉數顯儀表(帶通信)數據為例。

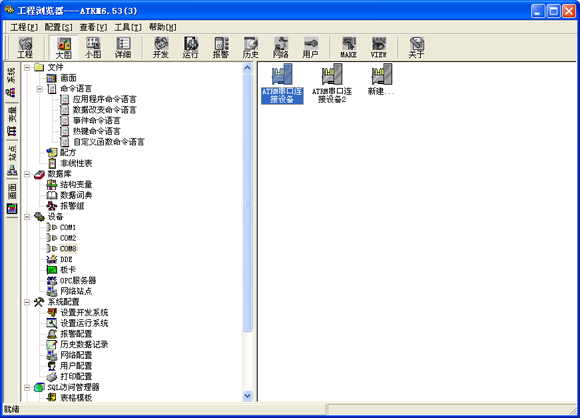

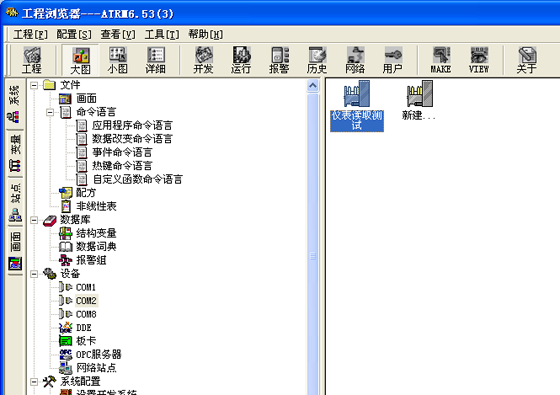

單擊“設備”樹目錄，在邊也框也現如圖所未：

雙擊新建，打開如圖：

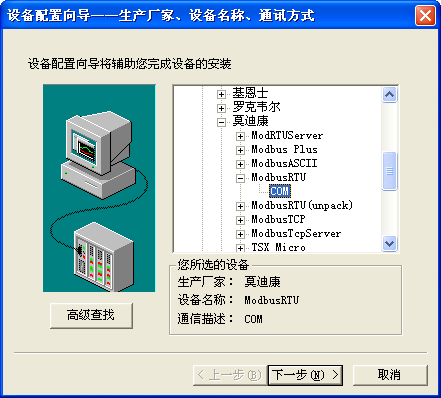

選擇PLC選項下的－－莫迪康－－ModbusRTU－－com,單擊“下一步”，打開如圖：

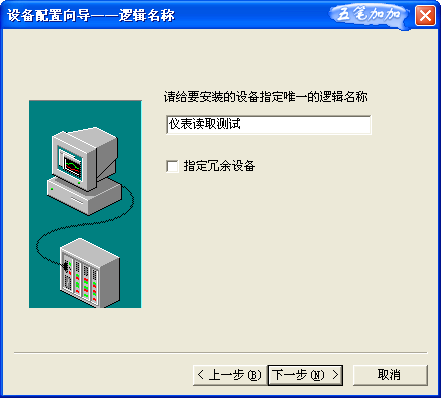

輸入邏輯名稱，單擊“下一步”，

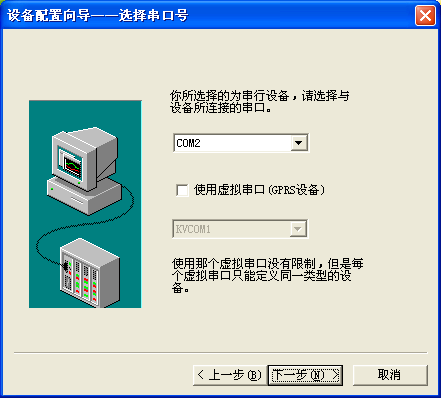

選擇通訊串口。單擊下一步，

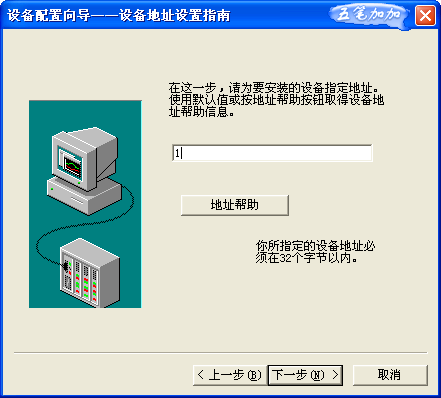

輸入地址(當前數顯儀表地址為1)，單擊下一步，

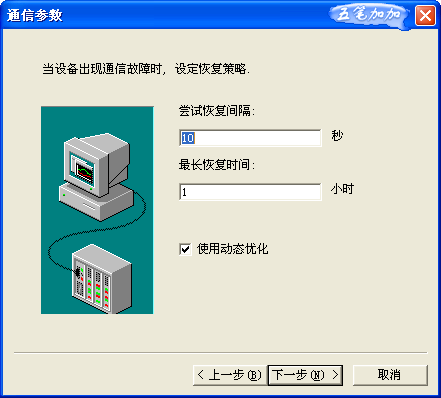

默認設置，單擊“下一步”，

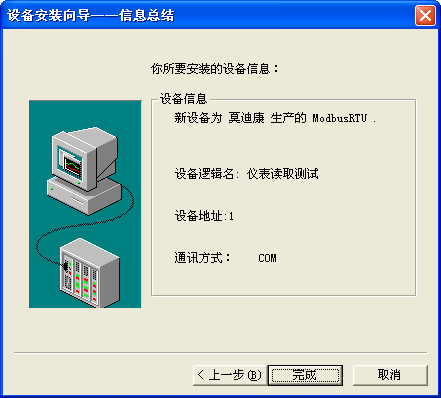

單擊“完成”。如圖所示：

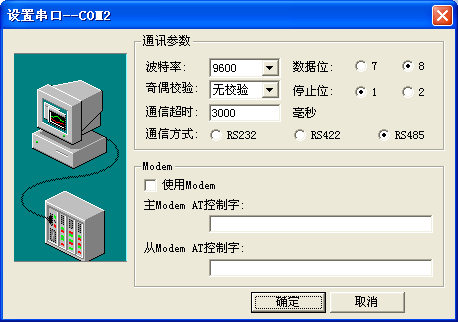

根據數顯儀表通訊參數設置(波特率，校驗位(無校驗)，通訊方式等，以實際的為準)。

二、數據詞典：

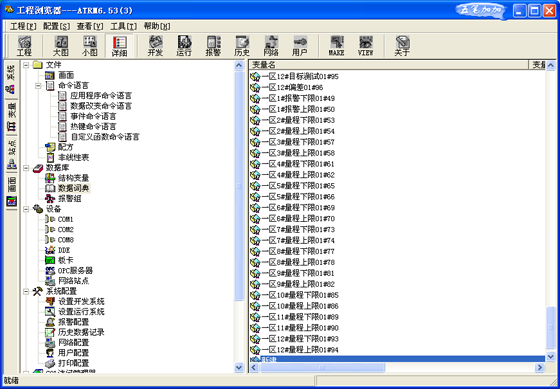

數據詞典就是數據交換的點，如圖：

在數據詞典時，先要知道數顯儀表讀取數據的數據排列（主要是4字節浮點數），根據組態提供的數據格式，可以支持四種格式：
SWAP寄存器只對寄存器9起作用。包括浮點數和長整型。例如在通訊時從0001地址讀取的四個十六進制值為 HV1,HV2, HV3, HV4則：
當SWAP=0時，轉換后浮點數對應的內存值為： HV4 HV3 HV2 HV1。
當SWAP=1時，轉換后浮點數對應的內存值為： HV3 HV4 HV1 HV2。
當SWAP=2時，轉換后浮點數對應的內存值為： HV1 HV2 HV3 HV4。
當SWAP=3時，轉換后浮點數對應的內存值為： HV2 HV1 HV4 HV3。
組態王默認為0，因此，如果數據格式不對，可能會產生數據讀取的值有偏差，特別是小數部份。

新建變量：

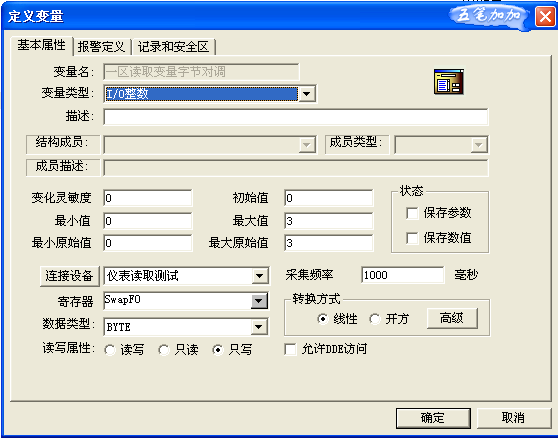

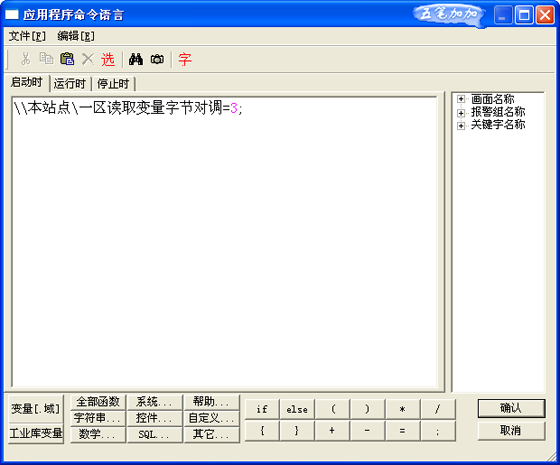

本例的數據是以最后一種格式(當SWAP = 3時，轉換后浮點數對應的內存值： HV2 HV1 HV4 HV3)，因此，需要在建數據點之前，先建數據內部結構的變量。如上圖所示，此數據建立時，一定要只寫，而且只能是BYTE類型。建好后，還需在樹目錄“命令語言”部分，進行設置，如圖：

這樣，組態王在運行時，對應的設備采集會自動對浮點數格式進行內存轉換。
如果數據格式本來就是和組態王相同(當SWAP=0時，轉換后浮點數對應的內存值為： HV4 HV3 HV2 HV1)，那就不需建立上面點值。(SWP-ASR記錄儀數據就是此模式)

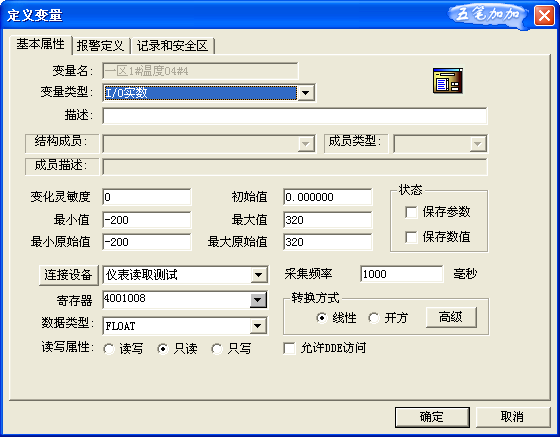

新建其他數據點
這樣，組態王在運行時，對應的設備采集會自動對浮點數格式進行內存轉換。
如果數據格式本來就是和組態王相同(當SWAP = 0時，轉換后浮點數對應的內存值為： HV4 HV3 HV2 HV1)，那就不需建立上面點值。(SWP-ASR記錄儀數據就是此模式)

新建其他數據點

如果需要保存，可以把狀態選中。對于保存數據，不在本討論中，請自行查看組態王的數據保存。

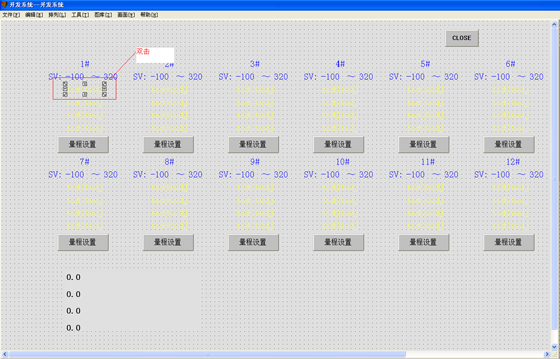

建好后，就可以去畫面部份建立畫面。

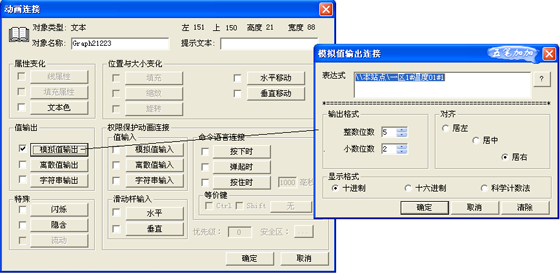

打開如圖：

保存后，組態王連上帶通信功能的昌暉數顯儀表或其他設備，所操作的數據就可以被讀取上來。
