標準鉑電阻配套電測設備有哪些品牌和型號可供選擇？

2022/4/3 15:41:34 人評論次瀏覽分類：計量檢定文章地址：http://m.jinzhengkj.com.cn/tech/4175.html

在溫度計量時標準鉑電阻需要配套電測設備才能使用，比較常見的是選用精密測溫電橋和數字多用表。

標準鉑電阻配套電測儀器的技術要求
在國家標準JJG160-2007《標準鉑電阻計量檢定規程》5.1.4.1條規定：測量溫度計的電測量設備為測溫電橋，檢定工作基準的測溫電橋要求再引用修正值后測量電阻值的相對誤差不大于8×10^-7，檢定一等標準的測溫電橋相對誤差要求不大于2×10^-6。檢定二等標準的測溫電橋的相對誤差要求不大于1×10^-5。如需配用標準電阻，其標準電阻的環境溫度應滿足準確度要求，允許使用技術指標不低于此要求的其他電測設備。

JJG160-2007規程中指出標準鉑電阻溫度計需要配套電測設備選用精密測溫電橋，也可以選用數字多用表。那么哪些品牌和型號的數字多用表可和標準鉑電阻配套使用？判斷的依據是什么？昌暉儀表在下面以二等標準鉑電阻溫度計配套電測設備為例給大家介紹。

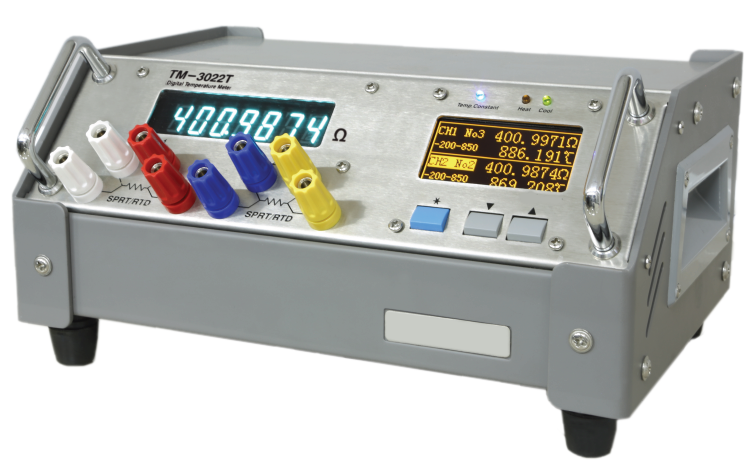

TM-3022T
電測設備配用標準鉑電阻時的不確定度分析
本文不介紹電測設備配用標準鉑電阻時的不確定度分析過程，直接給出計算公式：
   ...............公式(1)
公式(1)中：Ucw為測量比值Wt的合成標準不確定度；URt為測量Rt時引入的標準不確定度分量；URtp為測量Rtp時引入的標準不確定度分量；UWt為測量Wt時引入的標準不確定度分量。

1、精密測溫電橋配用標準鉑電阻溫度計時的不確定度分析
精密測溫電橋引入誤差的計算公式為
    ...............公式(2)
公式(2)中：δWt為精密測溫電橋準確度對W值的影響；Wt為二等標鉑電阻標準溫度計在測量溫度時的電阻比值；A為精密測溫電橋的準確度級別。因為電阻電橋在測量Rt與Rtp時有一部分橋臂電阻是共用的，用公式(2)計算它們對Wt的誤差貢獻，避開了Rt與Rtp之間相關系數的論證分析。

以公式(2)計算得到的δWt作為精密測溫電橋對確定Rt(即Wt)引入的不確定度來源。估計其分布來自公式(1)中的第一項標準不確定度分量，如作均勻分布對待，則：

公式(1)中第二項是對Rtp測量的不確定度來源：
    ...............公式(3)
其不確定度分量為：

此時按公式(1)可得：
...............公式(4)

2、數字多用表配用標準鉑電阻時的測量不確定度分析
數表類的準確度一般表達為：A=±(讀數值×A1+使用擋量程×A2)；令N=使用擋量程，單位為Ω，則：
   ...............公式(5)
以式(5)計算得到的δWt作為數表準確度對確定Rt(即Wt)引入的不確定度來源。估計其分布來自公式(1)中的第一項標準不確定度分量，如作均勻分布對待，則

當使用擋量程為N時，公式(1)中第二項是對Rtp測量的不確定度來源：
   ...............公式(6)
其不確定度分量為

此時按公式(1)可得：
...............公式(7)
需要說明的是，式(7)和式(4)雖然在形式上一樣，但兩式中的δWt、δRtp計算方法是不一樣的。

標準鉑電阻配套電測設備有哪些品牌和型號
上面內容介紹了電測設備配用標準鉑電阻時的不確定度計算，現在直接給出答案：標準鉑電阻配套電測設備有惠普HP3458A(八位半)、福祿克FLUKE8508A(八位半)、FLUKE1281(八位半)、KEITHEY2010(七位半)、AGILENT34420A和昌暉YR-TM-3022T，除安捷倫34420A和昌暉YR-TM-3022T可直接讀出溫度值外，其他數字多用表都不能直接顯示溫度，需要數據二次轉換。

標準鉑電阻配置以上品牌和型號的電測設備均滿足國家JJG16-2007規程的技術要求，綜合從精度、穩定性、經濟性和實用性看：標準鉑電阻溫度計配套YR-TM-3022T性價比高。
