變頻器輸出板維修思路和方法

2021/7/16 14:59:37 人評論 次瀏覽 分類:變頻器  文章地址:http://m.jinzhengkj.com.cn/tech/3891.html

變頻器驅動輸出板是變頻器容易產生故障的地方,所以今天和大家聊一聊變頻器的輸出板維修,分享筆者多年維修變頻器輸出板的一些經驗和方法,幫助大家提高變頻器維修技能。

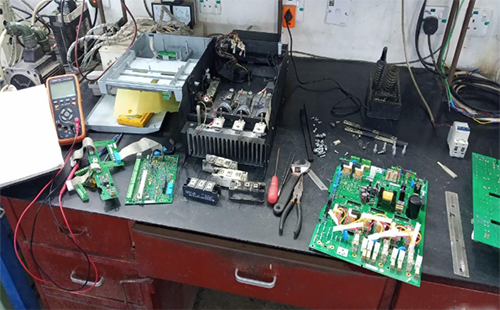

變頻器驅驅動輸出板維修,首先要觀察PCB板上的元件有沒有燒壞的地方,有的話先替換掉,再分析一下這個燒壞的地方是什么原因引起的,并解決這個故障。


然后測量IGBT模塊,確認模塊在不通電的情況下有沒有短路故障,三相輸入和輸出對整流橋輸出的0V和+電壓(二極管檔測壓降)是不是壓降基本相等,如果壓降相差過大,要檢查對應電路。



做完上述操作,接下來變頻器不帶負載,用隔離電源串一只60W的燈泡接通電源,檢查工作狀態:


沒有帶負載的情況下,接通電源時燈泡閃亮一下就應該熄滅,如果常亮,說明電路還有元件損壞,應該先排除這個故障;


如若燈泡不閃亮,說明電路不通,應該檢查啟動電阻是不是燒壞了,開關電源可能沒有工作。



如果啟動電阻和開關電源檢測正常,那么我們需要做的就是測量濾波電容上的直流電壓是不是正常的。


如若電壓過低,就要檢查濾波電容,測試一組開關電源輸出電壓,確信開關電源工作正常,否則要維修開關電源。

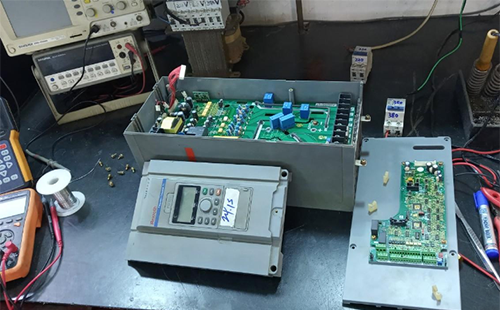

這些都正常就可以在變頻器工作狀態下進行測試,將變頻器頻率從0調到最大值50Hz,測量三相輸出空載電壓是不是能從0V勻速升至最大值(輸出200V級的輸出電壓最大要到交流200V 50Hz,輸出380V級的應該到380V/50Hz)。


如果過低應該檢查濾波電容,并且三相在同一時間點是不是電壓相等(三相平衡);如
果不平衡,要檢查對應那一路的上管和下管的光耦及其供電和驅動電路。

確信檢查完這些步驟,最后加負載試機工作幾分鐘,確認三相輸出電流平衡,輸出電壓是不是相等(相差1V以?xún)?nèi))沒有報警代碼出現,這樣維修才算徹底完成。
