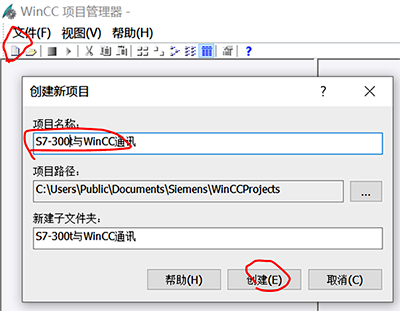

1、打開WinCC后-“新建”-創建項目名稱-“創建”

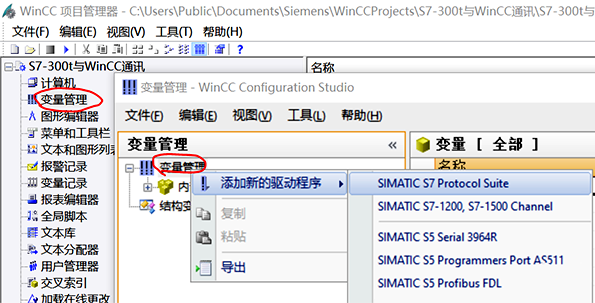

2、打開“變量管理”-右鍵“變量管理”-“gd加新的驅動程序”-“SIMATIC S7 Protocol Suite”

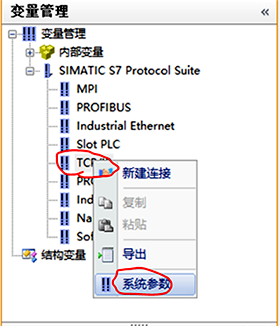

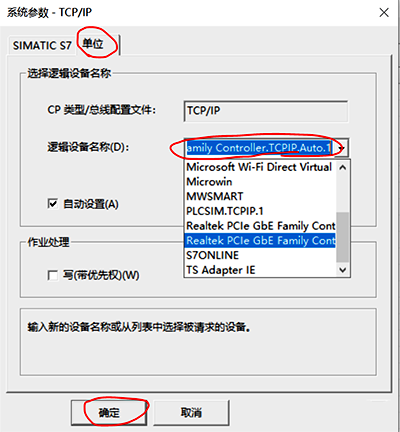

3、右鍵“TCP/IP”-“系統參數”-“單位”-選擇自已電腦的網卡Auto.1-“確定”
4、右鍵“TCP/IP”-“新建連接”

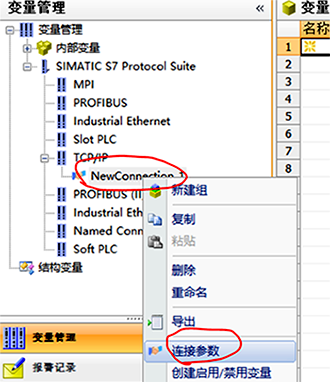

5、右鍵“NewConnection_1”-“連接參數”

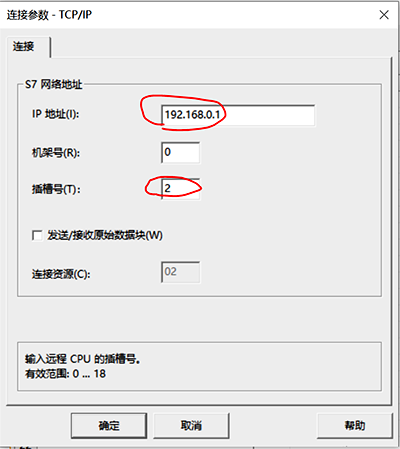

6、填入該S7-300PLC的IP地址“192.168.0.1”-“槽號填2”-“確定”

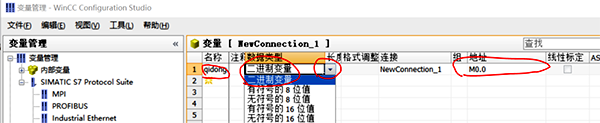

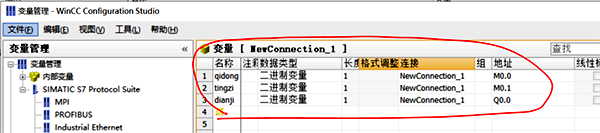

7、新建PLC程序中用到的變量“名稱”-“數據類型”-“地址”

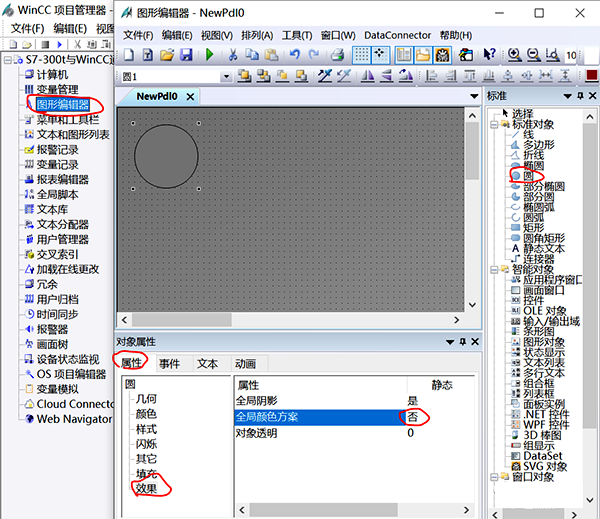

8、打開“圖形編輯器”-“屬性”-“效果”-“全局顏色方案”為“否”(如為否，則該圓顏色不會改變)

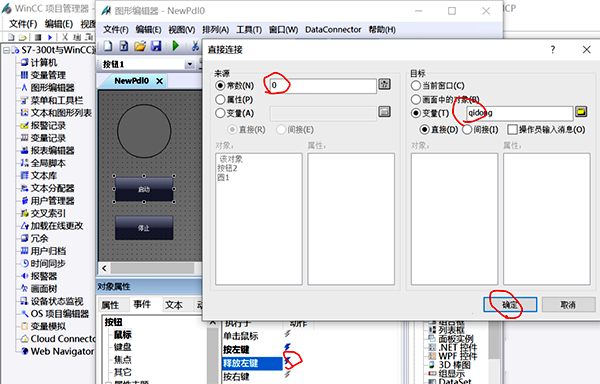

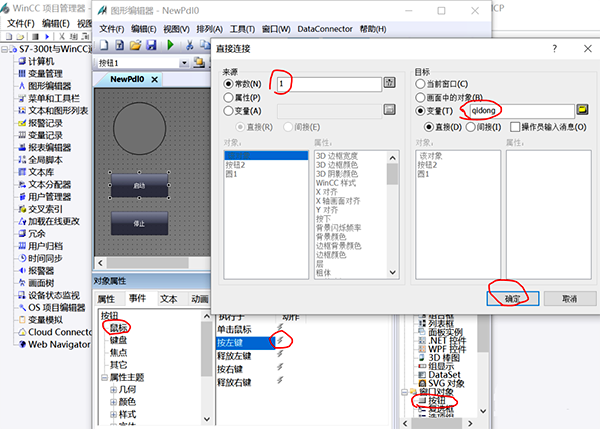

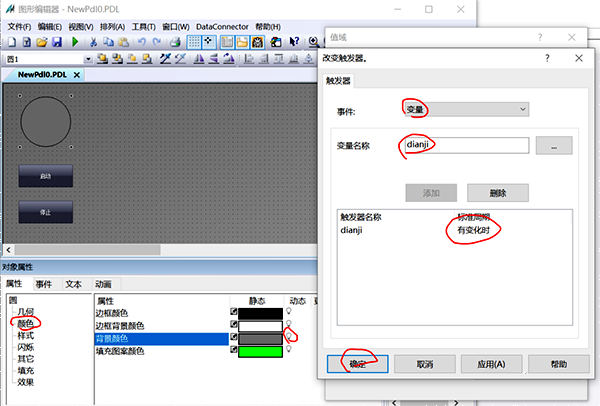

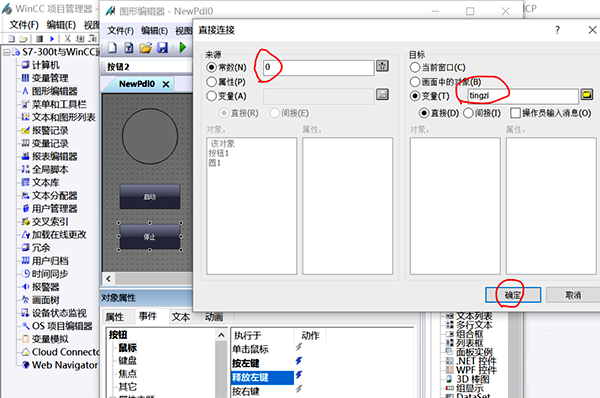

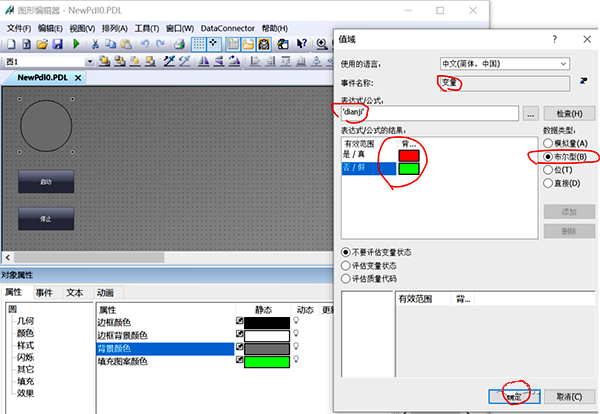

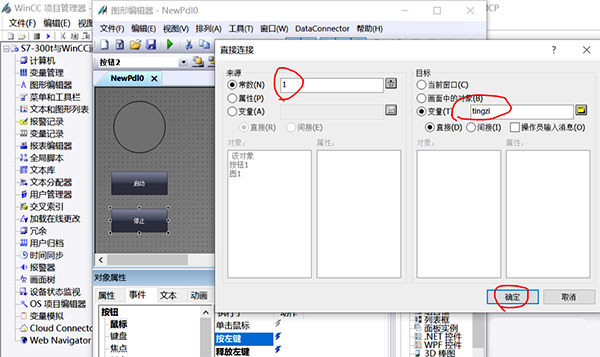

9、“顏色”-右鍵燈泡選擇“動態對話框...”-填入相關設置-“確定”

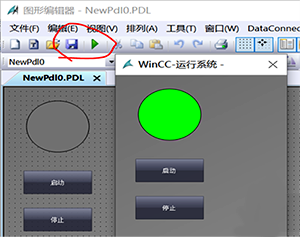

10、“保存”-“運行”，至此完成S7-300與WinCC的TCP/IP通訊
作者：鄭宜
十個步驟完成WinCC與S7-300PLC通訊的內容就到此結束。期待大家持續關注技術文庫的其他文章。
