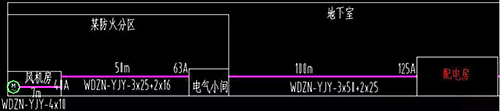

先看一個普通的的地下室配電設計：
這個例子應該算比較常見吧，此例還特意加大了前二級回路的電纜截面。
那么這個地下室風機房是否需要設置LEB呢？如果風機斷路器能自動切斷接地故障，則不需要設置LEB；如果無法切斷，則需要設置LEB。

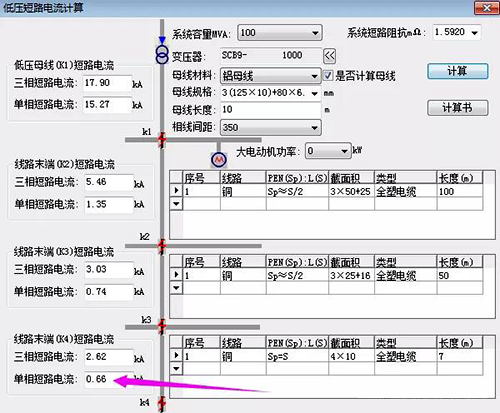

先試算看看：
風機回路末端接地故障時的保護動作靈敏度：660/40/14=1.178＜1.3，不滿足規范要求，斷路器無法自動切斷接地故障，末端回路電纜截面即使加大到25平方也無法保證動作。也許實際工況會有偏差，但是也可能確實無法動作。

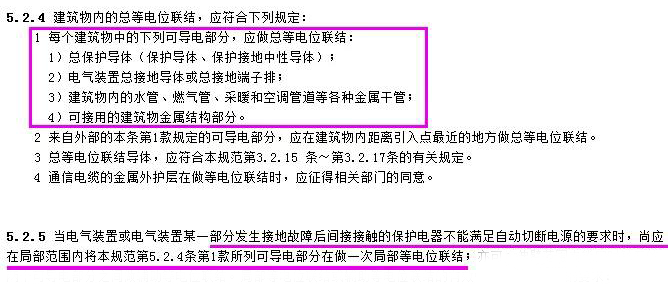

根據《低壓配電設計規范》：
因此這種情況下風機房還是要設置LEB。
如此種種，還暴露出很多問題。
作者：電氣傳幫帶
