1、保護選擇性
圖1 保護配合示意圖
如圖1所示，保護電氣A，是上下級關系，當F點發生短路或過負荷故障時，希望保護電器B動作，上一級A不動作。但是如果短路電流超過10kA，則會出現A和B同時動作的現象，不滿足選擇型要求(如圖2左)。
此時解決方法就是給A設置一個短延時，達到動作電流B先動作，A演示動作，滿足選擇性要求(如圖2左右)。

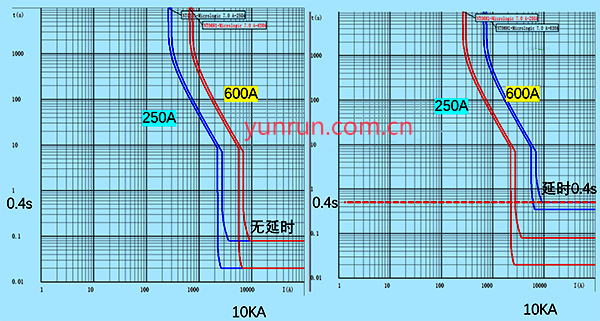

圖2 無選擇性(左圖)，有選擇性(右圖)
2、熱穩定性
IEC60364-4-43標準《建筑物電器裝置第4部分安全防護第43章過電流防護》對配電系統的短路保護中明確表示：在回路任意點上由于短路引起了所有電流，應在不超過電流的情況下，在系統中導體不超過允許的極限溫度的時間內進行分?jǐn)唷?/span>
也就是0.4s是允許的極限溫度時間了么？為什么？

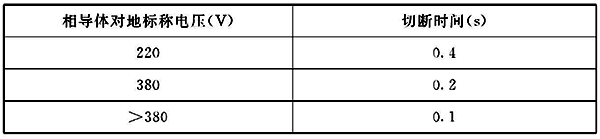

圖3 TN系統的最長切斷時間
來看圖3，可以看到220V切斷最長時間為0.4s。舉個例子，B斷路器(250A)后邊有可能接很多末端斷路器(照明插座類)，那么末端系統包括斷路器和電纜所能承受的極限溫度時間就是0.4s。如果超了0.4s就要增大整個系統材料成本才行。
正是因?yàn)?.4s是允許的極限溫度時間，所以低壓配電設計操作時，一般不拿短延時作為保護選擇性的手段，通常變壓器出現主開關設置0.4s的短延時，其他下級開關不做延時。
