一、標(biāo)準(zhǔn)熱電偶分類
標(biāo)準(zhǔn)熱電偶分為一等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶和二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶兩種。
二、標(biāo)準(zhǔn)熱電偶用途
一等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶用于檢定二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶；二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶用于檢定工業(yè)用熱電偶以及精密測量300-1300℃溫度范圍內(nèi)的溫度。
三、標(biāo)準(zhǔn)熱電偶結(jié)構(gòu)
標(biāo)準(zhǔn)熱電偶正極為鉑銠10絲，負(fù)極為鉑絲；標(biāo)準(zhǔn)熱電偶測量端上面套有長度為550mm的雙孔高純度高鋁瓷管；標(biāo)準(zhǔn)熱電偶參考端正極套紅色或粉色塑料管，負(fù)極套白色或藍(lán)色塑料管；整支標(biāo)準(zhǔn)熱電偶置于玻璃外護(hù)管中保存。
四、主要技術(shù)指標(biāo)
測量范圍 300-1300℃
測量誤差 一等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶＜0.5℃；二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶＜1℃
偶絲直徑 Φ0.5mm
長度 1000mm
標(biāo)準(zhǔn)熱電偶電勢值要求：
1、標(biāo)準(zhǔn)熱電偶測量端在銅點（1084.62℃）、鋁點（660.323℃）或銻點（630.63℃）及鋅點（419.527℃），參考端溫度為0℃時，其熱電勢應(yīng)滿足以下要求：
E(tCu)=（10.575±0.015）mV
E(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mV
E(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mV
E(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV
2、二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶穩(wěn)定性由其銅點的電動勢變化(兩次熱電勢差值)決定，新制造的二等標(biāo)準(zhǔn)熱電偶不超過5μV，使用中的二等標(biāo)準(zhǔn)熱電偶銅點熱電勢的年變化量不超過10μV。
3、一等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶穩(wěn)定性由其銅點的電動勢變化(兩次熱電勢差值)決定，不超過3μV；銅點熱電勢的年變化量不超過5μV。
五、標(biāo)準(zhǔn)熱電偶型號命名
一等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶型號：WRPB-1
二等標(biāo)準(zhǔn)鉑銠10-鉑熱電偶型號：WRPB-2
六、標(biāo)準(zhǔn)熱電偶使用注意事項
1、標(biāo)準(zhǔn)熱電偶使用和保存中，瓷管和塑料管不得隨意取下，應(yīng)力求保持標(biāo)準(zhǔn)熱電偶平直，不可嚴(yán)重彎曲。在運輸、保存中，應(yīng)避免標(biāo)準(zhǔn)熱電偶受到劇烈的機(jī)械震動。
2、標(biāo)準(zhǔn)熱電偶在出廠時外包裝盒配置內(nèi)500mm石英玻璃管和1000mm普通玻璃管各一支。保存或運輸時將標(biāo)準(zhǔn)熱電放入普通玻璃管內(nèi)，防止標(biāo)準(zhǔn)熱電偶變形；測量時將標(biāo)準(zhǔn)熱電偶從普通玻璃管內(nèi)取出放入石英玻璃管中（把石英玻璃管作為保護(hù)管），防止標(biāo)準(zhǔn)熱電偶絲材受到雜質(zhì)污染而導(dǎo)致精確度降低。
3、標(biāo)準(zhǔn)熱電偶應(yīng)按《標(biāo)準(zhǔn)鉑銠10-鉑熱電偶檢定規(guī)程 JJG75-1995》規(guī)定，定期進(jìn)行監(jiān)督性檢查和周期檢定。
4、標(biāo)準(zhǔn)熱電偶出廠所附計量檢定證書請妥善保存，再次檢定時需帶上原計量檢定證書。
七、標(biāo)準(zhǔn)熱電偶使用方法
1、標(biāo)準(zhǔn)熱電偶的編號與計量檢定證書產(chǎn)品編號必須一致，否則不能作為標(biāo)準(zhǔn)熱電偶使用。
2、使用前將標(biāo)準(zhǔn)熱電偶小心從玻璃管保護(hù)管內(nèi)取出放入石英玻璃管中，即可測量。使用結(jié)束后應(yīng)將標(biāo)準(zhǔn)熱電偶放入普通玻璃管內(nèi)保存。
3、使用標(biāo)準(zhǔn)鉑銠10-鉑熱電偶檢定較低等級的標(biāo)準(zhǔn)熱電偶時，標(biāo)準(zhǔn)熱電偶和被測熱電偶的參考端應(yīng)處于0℃。標(biāo)準(zhǔn)熱電偶與被測熱電偶參考端的溫差＜0.1℃。熱電偶參考端和銅導(dǎo)線的末端可插在盛有水銀或變壓器油的玻璃管中（玻璃管外徑約為Φ7mm，插入深度為100-120mm；各個玻璃管內(nèi)水銀或變壓器油應(yīng)保持相同高度，液面高度約為10mm）。具體方法步驟應(yīng)按照《標(biāo)準(zhǔn)鉑銠10-鉑熱電偶檢定規(guī)程 JJG75-1995》進(jìn)行。
4、使用標(biāo)準(zhǔn)熱電偶精密測量溫度時，溫度t由下列公式確定：

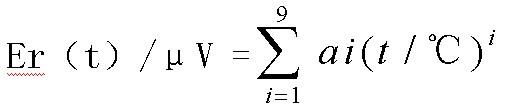

公式1：
公式2：E（t）=Er（t）+△E（t）
公式3：△E（t）μV=a+bt+ct2
說明：
（1）公式1中Er（t）為熱電偶的參考函數(shù)，其數(shù)值已編成表，在《標(biāo)準(zhǔn)熱電偶使用說明書附錄》中查得。
（2）公式2中E（t）為熱電偶在某一溫度下測得的熱電勢值。
（3）公式3中△E（t）為熱電偶偏差函數(shù)；a、b、c為三個常數(shù)，由標(biāo)準(zhǔn)熱電偶計量檢定證書給出。
八、E（t）- t對照表編制
計算溫度時，應(yīng)先根據(jù)熱電偶大致使用溫度段，編制相應(yīng)的E（t）- t對照表，然后根據(jù)熱電偶測得的熱電勢值按上述編制的對照表，線性內(nèi)插即可求得溫度t。對照表的溫度間隔由使用者自定義，如果精度要求不太高，可編制整百度間隔的對照表。
舉例：產(chǎn)品編號2014-025#標(biāo)準(zhǔn)鉑銠10-鉑熱電偶，證書上給出常數(shù)值：
a=-2.2035
b=1.0116×10-2
c=-2.9569×10-6
標(biāo)準(zhǔn)熱電偶使用在800-900℃范圍內(nèi)，溫度間隔為10℃，編制相應(yīng)的E（t）-t對照表：
1、800℃時標(biāo)準(zhǔn)熱電偶熱電勢值計算
E（800℃）/μV =Er（800℃）+（-2.2035）+（1.0116×10-2×800）+（-2.9569×10-6×8002）=7346.1
2、810℃時標(biāo)準(zhǔn)熱電偶熱電勢值計算
E（810℃）/μV =Er（810℃）+（-2.2035）+（1.0116×10-2×810）+（-2.9569×10-6×8102）=7455.0
3、820℃時標(biāo)準(zhǔn)熱電偶熱電勢值計算
E（820℃）/μV =Er（820℃）+（-2.2035）+（1.0116×10-2×820）+（-2.9569×10-6×8202）=7564.3
以此類推編制出800-900℃范圍的E（t）-t對照表
t/℃
E/μV
800
7346.1
810
7455.0
820
7564.3
830
7673.9
840
7783.9
850
7894.2
860
8004.9
870
8116.0
880
8227.4
890
8339.2
900
8451.3
現(xiàn)測得某溫度點熱電勢值為8000.0μV，該點的溫度t介于850-860℃之間，則
