電流表從保護接地導體(PE導體)的組成、PE導體的截面積要求、PE導體的裝設和連接要求三個方面分享保護接地導體的設置要求，方便大家在電氣設計中借鑒和參考。

1、保護接地導體(PE導體)的組成
①多芯電纜中的一根芯線(三相四線制線路的第五芯)。
②與相導體共用外護物(如導管、槽盒)的絕緣導體。
③固定敷設于電纜或穿管外側的絕緣導體或裸導體(通常用于改建工程或技改項目增設的PE導體)。

④電纜的金屬護套、屏蔽層、鎧裝物、編織物、同心導體，以及電線、電纜的金屬導管，當符合下列兩項條件時，可作為PE導體：
a、連接可靠，能保證其電氣連續性，并且具有對機械損傷、化學或電化學損傷的防護條件；
b、其截面積符合規定要求，即與要求的PE導體具有同等的電導。

⑤母干線系統，低壓成套開關設備和控制設備的金屬外護物或框架，當滿足上述第④款要求的兩個條件時，可作為PE導體，但要求在每個預留的分接點上，允許與其他保護導體接地連接。

下列金屬部分不允許用作PE導體：
a、金屬水管、暖氣管、空調管；
b、有可燃物質(含可燃?xì)怏w、液體、粉末)的金屬管道；
c、承載機械應力的金屬結構件，如鋼柱、鋼梁、鋼筋等；
d、柔性金屬導管和可彎曲的金屬導管；
e、柔性的金屬部件；

⑥支撐線、電纜托盤、電纜梯架。
注意：以上金屬部分都必須連接到“等電位聯結端子”，但這與用作PE導體并非一個概念。

2、PE導體的截面積要求
為了將PE導體的截面積要求講透徹，這部分內容昌暉儀表在《關于保護接地導體(PE導體)截面積選擇》文章中單獨介紹。

3、PE導體的裝設和連接要求
①PE導體應和相導體布置在同一電纜內或同一外護物內，如有困難，至少應靠近相導體敷設的部位，以便使相保電抗值最小且便于計算。用扁鋼或銅帶沿墻敷設作PE導體的傳統做法是不可取的，因為這種方式下，PE導體離相導體距離大，且不確定，不僅電抗大，而且難以計算。
②為保證PE導體的可靠性和不間斷要求，PE導體中嚴禁接入任何開關、斷路器等電器和熔斷器。
③為測試的需要，可設置用工具拆開的接頭，但不得將電流互感器、傳感器、線圈等器件接入到PE導體中。
④PE導體和設備端子采用螺栓或夾板連接器連接，應具有持久的電氣連續性和足夠的機械強度，螺栓應是專用的，不得兼作其他固定用。
⑤PE導體連接不得采用錫焊。
⑥電氣設備的外露可導電部分不得作為PE導體的組成部分，圖1給出了錯誤連接方法和正確連接方法。



圖1 PE導體的錯誤連接方法

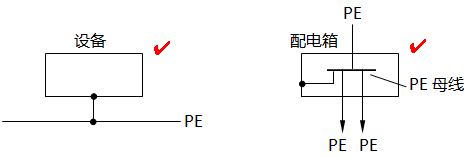

圖2 PE導體的正確連接方法

⑦PE導體的接頭應設置在便于維護的部位，在配電箱、盤、盒內連接見圖2，不允許在鋼管、槽盒內連接。
⑧電纜內設有專用PE線芯時，電纜的鎧裝、編織、屏蔽等金屬物應在兩端同PE導體連接。這種情況下，這些金屬物實際上已經同PE導體并聯，構成了PE導體的組成部分，因此，其連接線截面積應滿足PE導體的要求，不應只考慮等電位聯結的截面積要求。
