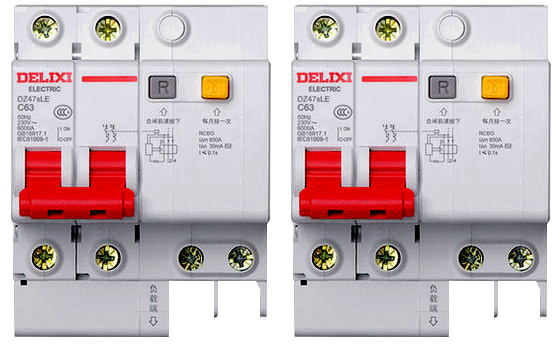

漏電保護器在配電箱中經常可以看到它的身影，它起到人身觸電保護和線路或電氣設備漏電保護的作用。根據規范要求只要是插座回路必須安裝漏電保護器，防止人們使用手持式設備漏電導致人體電擊事故的發生。如果我們仔細觀察漏電保護器上面的參數I△n=30mA，t＜0.1s，那么作為一名電氣技術人員是否知道為什么漏電保護器的額定動作電流設置為30mA呢？



若要回答上述問題那么就要談談交流電流對人體的效應。交流電的大小和通過人體的時間不同對人體造成的影響也不同。一些微量的電流通過人體時，對人體并不造成傷害，不會出現病理反應，并且一些醫療設備通過微量電流通過人體起到治病救人的作用。當通過人體電流變大時人體就會出現病理反應，比如呼吸困難、血壓上升、肌肉收縮等，對心臟、肺和嚴重情況下可導致人體死亡，這種現象稱為電擊。同時電流具有熱效應、化學效應、機械效應，會造成人體皮膚金屬化，電弧產生的高溫會造成皮膚燒灼等，把這種現象稱為電傷。那么多大的電流會人體才能感覺到？多大的電流人體才能擺脫掉？多大的電流可以導致人體死亡呢？

根據IEC對15-100Hz交流電流通過人體Ib與通電時間t效應曲線如下圖所示。

上圖中的直線對應電流0.5mA，0.5mA為人體感知電流，當通過人體的電流小于0.5mA時即處于AC-1區，人體是沒有感覺的。5mA對應的電流為人體擺脫電流，當人手握帶電導體時，電流大于某一數值導致手掌心肌肉發生收縮，此時人掌心的肌肉不受人體大腦意識的控制來擺脫帶電導體，導致人體持續通過電流，發生此現象的最小電流成為擺脫電流。IEC提供成年男性擺脫電流為10mA，一般人的擺脫電流取值為5mA。當人體通過電流處于AC-2區時，此時人體感覺到麻木觸電感，但是不會出現病理反應。當人體通過電流處于AC-3區時，就出現了一些病理反應，比如肌肉收縮，血壓升高、呼吸困難等現象，隨著通過人體電流和時間增加而這種現象加劇，但是不會造成人體器官實質性的損傷。當通過人體的電流處于AC-4區時，此時通過人體電流處于一旦發生心室纖維性顫動，人距離死亡就不遠了。

以上曲線是在實驗室內在規定的外界下測定得到的，但是在實際外界環境比較復雜，考慮到安全裕度，把曲線B向左進行了移動得到了曲線C1，將曲線C1稱為人體安全曲線，在曲線C1的左側人體不會發生心室纖維性顫動，在曲線C1右側會發生心室纖維性顫動。曲線C1上端對應電流值為30mA，也就是說通過人體的交流電流小于30mA時就不會造成人發生心室纖維性顫動，所以將30mA稱為人體安全電流。也就是說額定動作電流30mA的由來。在室內插座規范要求必須安裝漏電保護器，其目的主要是為了保護人身安全。人體電阻一般取值為1700Ω，根據歐姆定律可得人體安全電壓為50V。
