電機軸承過電流問題在很多電機軸承中都十分常見，也經常困擾著工程師。關于電機軸承過電流問題其實由來已久，其中對產生機理的研究和對解決方案的研究也有了很大的進展，本文介紹電機軸承過電流產生的可能原因。

電機軸承過電流的的通路以及原因
顧名思義，電機軸承過電流是指有電流在徑向上通過了軸承的外圈，滾動體和內圈。對于整個電機而言，電機軸承過電流的可能通路包括：環路電流、低頻環路電流、高頻環路電流和對地電流。

1、環路電流
環路電流，電流流經定子、軸承、轉子構成回路。

2、低頻環路電流
當電機內部電磁設計不對稱的時候，會形成沿軸向的電位差，由此構成了沿著軸向的電流，由此產生的電機軸承過電流多為低頻環路電流。

3、高頻環路電流
現在電機控制多使用變頻器，變頻器電源和普通工頻電源有很多差異。

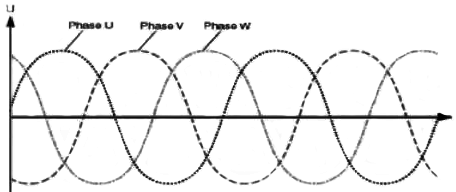

首先工頻三相電如下圖所示：

此時三相電在任何時刻的疊加總和為0：Uu(t)+Uv(t)+Uw(t)=0，此時不會出現共模電壓干擾。

對于PWM調制的變頻器而言，是使用不同寬度的方波等效出正弦波。

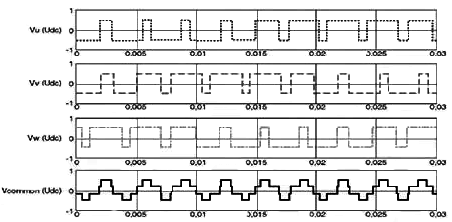

此時，三相電在任何時刻的和都不是0：

也就是對于PWM調制的變頻器，任意時刻中性點對地電壓都不是0.由于這個共模電壓的干擾導致定子繞組三相不對稱，由此產生電流不對稱，產生了一個高頻軸電壓。進而引發了一個環路的高頻軸電流。

4、對地電流
①自身對地

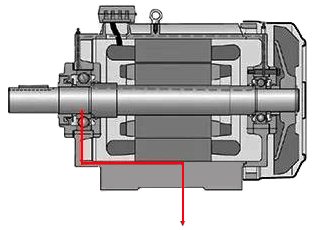

如圖所示，電流通過轉子、軸承、定子與大地構成通路。

②放電電流
定子繞組和轉子之間通過氣隙耦合電容，當轉子充電到一定程度，會通過軸承放電。
另一方面如果外界存在靜電，通過電機軸承也可能產生放電電流。比如皮帶輪連接的電機，軸端皮帶輪和皮帶的摩擦靜電通過軸承放電。

③高頻接地電流

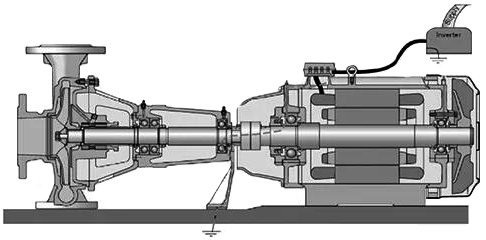

共模電壓對地存在電勢差，因此也可能出現由于共模電壓產生的對地高頻電流。加入定子接地不良，這個電壓會通過聯軸器傳導到電機連接的其他設備的軸承，形成對地通路，對軸承造成電蝕傷害。如下圖所示：


軸承在電流通路中的性質
對于軸承而言，軸承套圈和滾動體都是導休，流過電流不會造成損傷。但是軸承內部滾動體和滾道之間的接觸部分，處于減小摩擦的考慮都使用了潤滑劑，而潤滑劑是非導休。

在軸承沒有運轉的時候，此時油膜沒有建立，是金屬和金屬的直接接觸，此時軸承在電路中表現為電阻性質。由于是金屬和金屬的接觸構成通路，此時即便有電流流過，也不會造成嚴重的問題。

當軸承在低速運轉的時候，軸承滾動體和滾通之間是處于邊界潤滑狀態，既有金屬和金屬的直接接觸，又有通過油膜隔離的接觸。此時軸承在電路中表現的狀態是容抗和阻抗的性質。

當電機處于高速運行的時候，軸承滾道和溶動體之間被油膜完全分離，中間沒有金屬和金屬的直接接觸，處于液體動壓潤滑狀態。此時軸承在電路中表現為容抗的性質。

上面介紹了電機軸承電流產生的原因以及軸承在電路中的性質，這些都為了找到電機軸承過電流解決方案提供了方向和指引。
