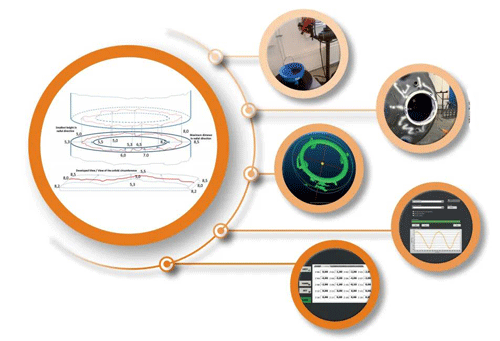

從表面掃描到計算機上的不平度測量計算和不平度補償，計算出來的數據幫助精確制造性能良好的3D密封件。
對于某些化學品生產過程，依靠加工鋼材表面和保證平面度來解決流程工藝介質的腐蝕性問題是遠遠不夠的。因此，我們通常要在表面上涂覆一層搪瓷來防止化學的腐蝕。由于涂搪工藝技術的原因，搪瓷法蘭、搪瓷容器、搪瓷攪拌器和搪瓷蒸餾器的表面會因搪瓷工藝而出現變形和不平整的現象。尤其是當法蘭直徑比較大時，這種不平整的現象會帶來很大的問題。根據法蘭直徑的大小，最大的搪瓷表面不平度誤差遠大于5mm，部分還超出了傳統密封件能夠補償?shù)墓罘秶?/span>
在某種涂搪工藝方法中，工作人員嘗試?yán)梅侄畏绞剑貌煌穸然蚶幂o助的密封材料來實現均勻的密封結合面。這種操作非常耗時且在功能性方面存在風險，幾乎不可能確保在整個圓周方向上實現真正均勻的密封壓力。因此，在真空工作環境中，部分密封件可能會被吸入到真空腔內，在最壞的情況下還會產生大量的泄漏或者直接漏氣。

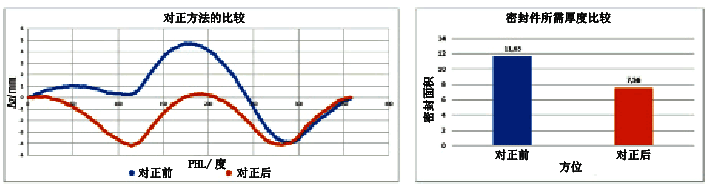

通過對最窄縫隙的對比曲線可以清楚地知道減少了3D密封件的厚度
3D密封
為了解決上述問題，人們開發了一種新型密封墊圈，即在未使用時，該密封墊圈有著類似搪瓷法蘭的不平度，并且在壓緊連接時呈線性接觸的密封形式。這樣一來只需將連接螺栓稍微擰緊就能達到密封連接的效果。加大螺栓連接的擰緊力會增加密封性，也能減少泄露、漏氣、吸入密封圈以及損毀搪瓷密封面的風險。
不受連接法蘭幾何形狀的影響，3D Logic Seal公司研發生產的這種3D密封件能在整個器件的周圍均勻地承受壓力。同時不會產生應壓力峰值而出現的“壓穿”密封件的現象，也沒有導致廢水泄露、密封件被吹走和吸入的應力變低的“低谷點”。在整個圓周范圍內，特殊的厚度準確地與零件表面的不平度保持凹凸互補和平衡，從而實現了法蘭連接面之間的最小間隙。3D Logic Seal研發生產的3D密封件在整個密封寬度的直徑方向上有著相同的高度，這就能保證在裝配開始時在整個圓周上實現線接觸，保證低擰緊力時的密封。
為了實現嚴格的密封，首先用3D掃描儀和專業的測量方法記錄下密封表面平面度的不均勻數據，并利用計算機技術進行計算和演示。利用掃描技術，可以將2個獨立的法蘭連接表面，按照彼此裝配后精確配合的方向位置測定并保存表面凹凸不平度的數據。這些數據再被匯總到3D-CAD系統的3D模型中，生成一對法蘭凸緣連接面最小間隙配合時的密封件圖形。然后利用計算出來的準確數據生產出在連接法蘭整個圓周方向上都有著最小間隙的線接觸密封圈。
另一個與傳統密封圈制造方法的區別，是利用算法語言可以在PTFE聚四氟乙烯材料使用量最小的情況下生產出合格的3D密封件。這就保證了法蘭連接時3D密封件的壓應力損失可以降低到盡可能小的程度。另外，通過對零件表面不平度的測量保證了搪瓷法蘭連接的密封性，其裝配質量與裝配工人無任何關系，保證隨時都能重復再現。因此，也在很大程度上避免了由人為因素而引起的錯誤。
作者：Diemar Siebler，Alexander Riedl
