數顯表LED數碼管的結構
數顯表用的“8”字形LED數碼管，用7個發光二極管分別組成“8”字形的7段筆畫，用字母a、b、c、d、e、f、g表示，稱為7段LED數碼管，余下的1個發光二極管組成小數點，用字母h或dp表示，如圖3所示。
圖1 數碼管筆段結構圖
數碼管有共陽極和共陰極兩種，所有發光二極管的陽極接在一起形成公共陽極的稱為共陽極數碼管，所有發光二極管的陰極接在一起形成公共陰極的稱為共陰極數碼管，如圖2所示。

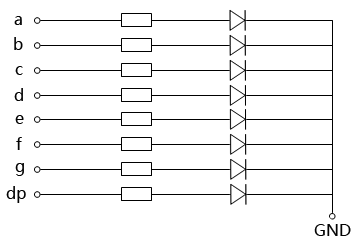

圖2 共陰極數碼管
數顯表采用共陽極數碼管居多，共陽極數碼管正端接正電源，負端通過限流電阻接單片機的P口。共陽極數碼管點亮時電流從電源正→發光二極管→限流電阻→低電位的P口。P口為高電位或高阻狀態時，共陽極數碼管熄滅，屬于低電平驅動，如圖3所示。

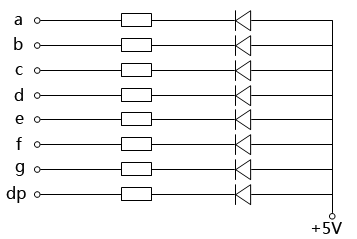

圖3 共陽極數碼管
數顯表使用多位數碼管，除筆段點亮外，還必須選擇哪幾位數碼管應點亮，這就是段選擇和位選擇。數顯表有4個數碼管，稱其為4位，即千位、百位、十位、個位。若要顯示數字150，應使百、十、個位的數碼管點亮，使某位數碼管點亮的過程稱為位選擇。數碼管內的8個LED燈稱其為數碼管的筆段，顯示150時，百位數碼管的b、c兩個筆段應點亮，十位數碼管的a、f、g、c、d五個筆段應點亮，個位數碼管的a、b、c、d、e、f六個筆段應點亮，控制數碼管筆段的亮、熄過程稱為段選擇。通常是先把位選連接到高電平使位選有效，再把各位數碼管的相關筆段連接到GND，其余筆段連接高電平即可。
數顯表LED數碼管的結構知識就分享到這里。大家可以到http://m.jinzhengkj.com.cn/product/了解昌暉儀表生產的數顯表產品，進步了解LED數碼管在不同功能數顯表上的應用。
