為什么不能用過程校驗儀替代電阻箱校準電導率變送器？昌暉儀表通過一個電導率變送器校準案例來告訴大家其中的原因，希望儀表工注意這個細節，少走彎路。

某廠幾臺電導率變送器需要校準，小王用昌暉YR-100過程校驗儀給電導率變送器發送400Ω電阻信號，按照公式計算電導率變送器接收400歐姆電阻信號后應該顯示2500us/cm，但電導率變送器實際顯示為1440us/cm，隨即又把其他幾臺電導率變送器都測試一遍，顯示數值均為1440us/cm左右；因理論值的實際顯示值相差很大，小王增加福祿克五位半萬用表監測過程校驗儀輸出的電阻阻值，萬用表測量值為400.001Ω，電阻信號沒有錯。隨即又改用德魯克的過程校驗儀發送400Ω電阻信號給電導率變送器，萬用表測量到德魯克過程校驗儀輸出電阻值為400.000Ω，電導率變送器顯示2880us/cm，幾臺電導率變送器顯示全都一樣。查看電導率變送器設置參數，均無問題，此現象讓小王詫異。

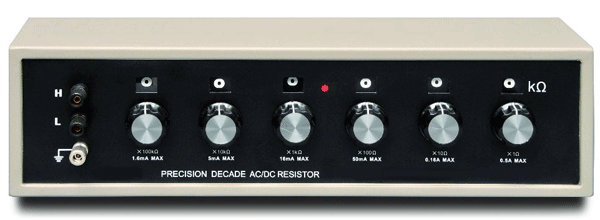

再看看電導率變送器說明書，說明書上說用電阻箱，小王用的是過程校驗儀，問題會不會出在這里？小王便改用用一臺量程0.1-100000Ω的電阻箱，先調到400Ω，萬用表測量顯示400Ω，接到電導率變送器上變送器顯示2500us/cm，隨即又按照電導率變送器說明書內“電阻與電導率對照表”的參數對幾臺臺電導率變送器測試一遍，誤差都在正常范圍。



電導率儀基本工作原理
為避免電極極化，電導率儀產生高穩定度的方波信號加在電導池上，流過電導池的電流與被測溶液的電導率成正比，二次儀表將電流由高阻抗運算放大器轉化為電壓后，經程控信號放大、檢波和濾波后得到反映電導率的電位信號，微處理器對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到當時的溫度值，并折算出被測溶液在25℃(我國電力系統基準溫度)下的電導率值。

也就是說電導率儀測量電極阻值的信號是方波信號，也就是有頻率的！過程校驗儀產生的阻值信號是由電子電路產生的模擬信號也是有頻率的，輸出頻率與測量頻率不匹配時，二次儀表發出的方波信號會有一部分反饋失常(兩個過程校驗儀接到電導率變送器上顯示數值不同的問題應該就在這里了，兩個信號發生器頻率不一樣)；而電阻箱內部是物理電阻，不存在頻率，二次儀表發出的每一方波信號都能穩定的反饋回去。所以用電阻箱校準電導率變送器可以準確的顯示出對應阻值的電導率數據。

過程校驗儀輸出的阻值與電阻箱輸出的阻值雖然都是電阻，但是原理上有很大的區別，過程校驗儀和電阻箱都是儀表工常用儀表工具，不同場景使用時要嚴格區分開。雖然過程校驗儀功能多、使用方便，但是有些特殊場景還是不能替代專用工具，比如在校準電導率變送器不能用過程校驗儀替代電阻箱使用。
