PLC仿真軟件PLCSIMAdvanced可支持3種架構：它可以和WinCC軟件安裝在同一臺PC上使用，也可以和WinCC軟件分別安裝在不同PC上進行通訊。(文中測試環境安裝在VMware虛擬機中，網絡為bridged橋接模式)

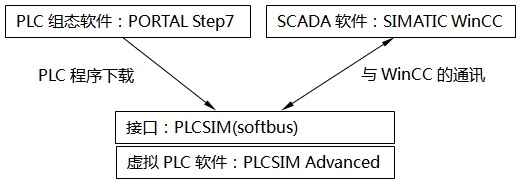

架構1
WinCC和PLCSIM Advanced部署在同一臺PC，通過PLCSIM(Softbus)通訊。這種方式是PLCSIM Advanced默認的通訊方式，可防止誤將PLC程序下載到物理PLC中，使用上最為簡單。
具體有三個步驟
①打開PLCSIM Advanced，生成一個虛擬PLC實例；
②將Step7項目下載到虛擬PLC實例中；
③WinCC和虛擬PLC實例進行通訊；

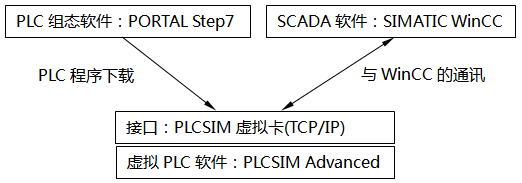

架構2
WinCC和PLCSIM Advanced部署在同一臺PC，通過PLCSIM虛擬網卡(TCP/IP)通訊。這種通訊方式，可以獲得和真實PLC通訊一樣的網絡拓?fù)洹?/span>

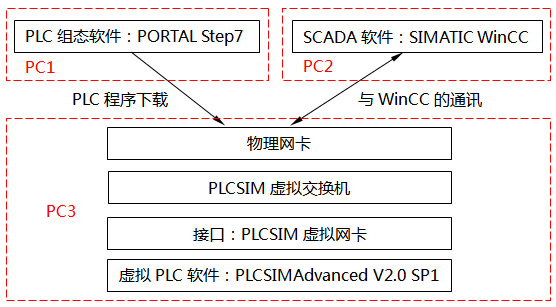

架構3
PLCSIM Advanced部署在單獨的PC上。當WinCC和Portal Step7軟件沒有安裝在同一臺PC上時，可采用此種方式。下圖例子是三個軟件分別部署在不同PC上的極端架構。
