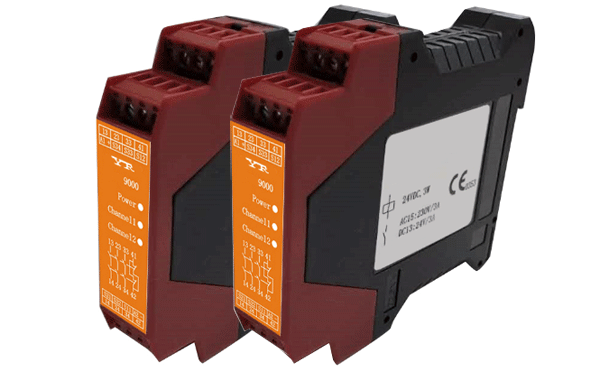

安全繼電器并不是“沒有故障的繼電器”，而是發生故障時做出有規則的動作，它具有強制導向接點結構，萬一發生接點熔結現象時也能確保安全，這一點同一般繼電器完全不同。
安全繼電器常見于電氣設備控制系統中，尤其是國外的進口設備中最為常見。特別是在設備突然故障時，在故障未消除或者故障未確認前，設備是無法正常運轉的。以此防止設備故障后突然運行給人身或設備帶來危險。
國內水泥廠中低壓進線柜一般不在電氣室外設急停，如果發生嚴重問題，需要大面積斷電，需跑到電氣室將進線柜斷路器進行緊急分閘。由于很多事故都是短時間內造成的，往往從現場到電氣室的時間之內就已經造成很嚴重的后果。在意大利水泥SUEZ公司5000t/d水泥生產線技改項目中，業主要求在中控室和現場幾個關鍵的地方設置急停按鈕，當發生事故時可以在第一時間切斷控制電源，防止事故蔓延，在這個實現的過程中，安全繼電器的使用起了很大的作用。
下面以該項目中用到的安全繼電器為例，說明其用法。

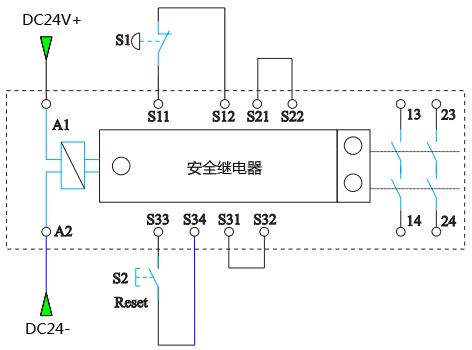

圖1為安全繼電器部分基礎接線圖。施工方采用的是單通道急停按鈕接線，帶可監控的手動復位電路。A1+和A2-端子接DC24V電源，S11和S12之間為急停回路，正常狀態下應該為閉路，S21和S22端子以及S31和S32端子直接用短接線短接，S33和S34之間為復位回路，上面接一個按鈕S2用來對故障進行確認，13、14以及23、24端子為安全繼電器的輸出。當安全繼電器正常工作時，13、14以及23、24端子接通，如果按下S1按鈕就會將其斷開，要想使安全繼電器再次工作，需按下S2按鈕進行復位。
圖1 安全繼電器部分接線圖
在意大利水泥SUEZ公司5000t/d水泥生產線技改項目中，業主要求在中控室設置一個集中急停按鈕箱，對改造部分生產線幾個MCC進行急停操作，同時要求在煤磨氣力輸送泵等幾個關鍵位置設置急停按鈕，達到和中控室同樣的效果。施工方將安全繼電器輸入部分進行了中繼擴展，如圖2所示。

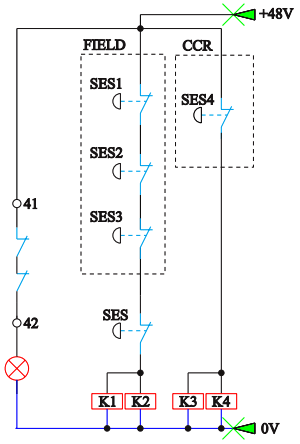

圖2 安全繼電器的擴展輸入
由圖2可見，K1~K4為4個中間繼電器，41、42端子為安全繼電器的輔助觸點，SES為帶自鎖的急停按鈕，其中SES安裝于電氣室，SES4安裝于中控室，SES1~3安裝于現場3個關鍵位置，用一個LED指示燈指示安全繼電器的工作狀態。K1~K4的常開輔助點接到安全繼電器S11和S12之間。增加輸入后的安全繼電器接線圖如圖3所示。

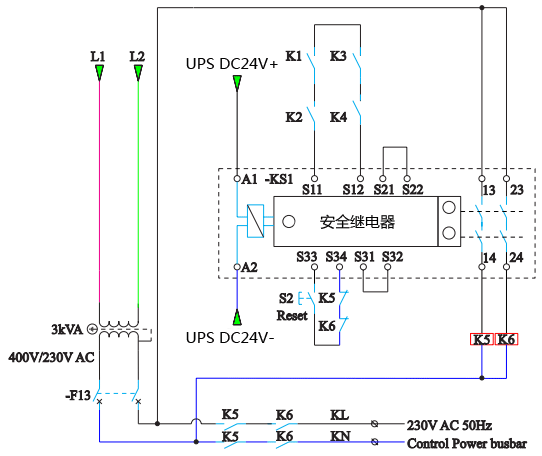

圖3 改后安全繼電器接線圖
當安全繼電器正常工作時，K5、K6繼電器線圈得電，此時通過控制變壓器轉換后的220V控制電壓到達下面的開關柜。當發生危險后無論在上面所加急停按鈕的任何位置，只要按下急停按鈕，控制回路就被切斷，設備就能馬上停車。而要進行下一次啟動，必須當故障排除完成后到電氣室按下相應的復位按鈕。這樣就保證了在發生重大事故時，第一時間將設備大面積停止。
該項目設計的線路有以下兩個功能：
①防短路功能
安全線路采用雙回路控制，即使有一條線路發生短路，依然能防止設備在不滿足要求的狀態下運行。
②防粘連功能
安全繼電器與普通繼電器不同，普通繼電器在長時間電弧的作用下有可能發生觸點的粘連，而安全繼電器由于其特殊的結構，能保證在回路不滿足條件的情況下觸點強制斷開。
國內對于安全繼電器的使用多在機床等生產線上，但是通過此國外項目發現其應用到水泥生產線上也是大有裨益的。隨著國家對安全控制的重視程度的提高和以人為本理念的深入人心，希望安全控制能得到更加廣泛的應用。
作者：韓喜俊
