在低壓配電柜或者在線路的適當位置中裝設四極隔離開關，用以實現中性線電氣隔離，這是為了避免在電氣維修時發生電氣事故。昌暉儀表在本文詳細講解低壓配電系統中使用四級隔離開關和四級斷路器的專業知識。

若某低壓配電網是單電源供電的，將三條相線切斷后，中性線有可能會帶危險電壓，其原因是：
1、低壓配電網內發生單相接地故障，故障電流在低壓配電所內接地極電阻Rb上產生電壓降，使中性點和中性線對地帶危險電壓。

2、若中壓側保護接地和低壓側系統接地共用接地裝置，當中壓側發生接地故障時，其故障電流在低壓配電所內接地極電阻Rb上產生電壓降，使中性點和中性線對地帶危險電壓。

3、低壓線路上感應的雷電過電壓沿中性線進入電氣裝置內。
這些中性線上的危險電壓可能持續時間長，或者電壓幅值非常高，都可能在電氣維修時引發電氣事故。為此，在低壓配電柜或者在線路的適當位置中裝設四極隔離開關，用以實現中性線電氣隔離。

裝設四極隔離開關需要注意以下若干問題：
①TN-C接地系統中不允許裝設四極隔離開關。雖然采用四極開關切斷中性線可保證電氣維修安全，但TN-C系統的PEN線內包含PE線，而PE線是嚴禁切斷的，因此TN-C系統內不允許裝用四極開關。

②TN-C-S接地系統和TN-S接地系統中可不必裝設四極隔離開關。IEC標準和我國電氣規范都規定了在建筑物內設置總等電位聯結的要求，一些未做總等電位聯結的老建筑物因金屬結構、管道等互相之間的自然接觸，也具有一定的等電位聯結作用。由于這一作用，TN-C-S系統和TN-S系統可不必為電氣維修安全裝用四極開關。

③TT接地系統需要在低壓配電柜進線處裝設四極隔離開關。在TT系統內，即使建筑物內設置有總等電位聯結，也需為電氣維修安全裝用四極開關。

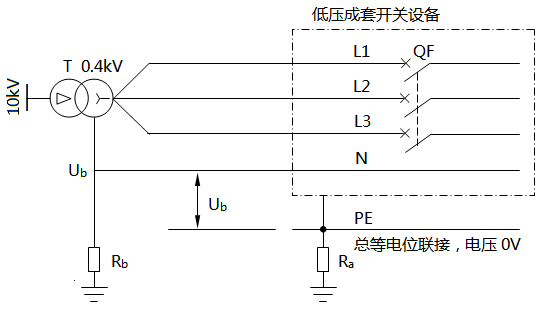

因?yàn)門T系統內的中性線和總等電位聯結系統是不相連通的，所以TT系統中的電源中性線帶有一定的電壓，設此電壓為Ub。如圖1所示。當TT系統電源接入低壓配電柜后，低壓配電柜的外殼接入總等電位聯結系統，并且總等電位聯結的電壓為地電位即0V。可見，低壓配電柜的外殼被良好接地。

圖1 TT系統N線上的電壓Ub

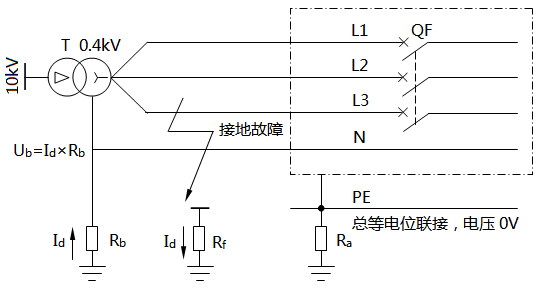

我們看圖2。當TT系統發生單相接地故障后，接地電流Id流過變壓器中性點接地極電阻Rb，于是在Rb上產生了較高的電壓Ub并使得N線電壓上升，有可能對人身產生傷害作用。

圖2 TT系統N線上的電壓Ub
為此TT系統應在低壓配電柜的電源進線處裝設四極開關，即圖1和圖2中的QF采用四極抽出式斷路器，或者在斷路器前加裝四極隔離開關。

4、IT接地系統
IT接地系統一般采用三相三線制，不引出N線。如果TT接地引出了中性線，當發生單相接地故障時，中性線對地電壓將上升為相電壓。考慮到電氣維修安全，低壓配電柜的進線處需要選配四極進線開關。

在低壓配電系統中如何正確使用四級隔離開關和四級短路器是電工和儀表工應該掌握的電工基礎知識，今天的知識分享到此結束。歡迎大家繼續到電工儀表頻道了解電氣行業常見儀表的選型及使用。
