本文以圖文形式簡單介紹博途軟件的私有云部署、公有云部署方案及遠程訪問應用，對大家深入了解西門子博途軟件有所幫助。

Part 1 博途軟件的私有云部署
◆這是西門子官方的解決方案
◆私有云部署
◆TIA Portal V14以上版本才支持
◆控制現場必須要有PC或IPC，并且安裝有TIA Portal Cloud Connector及SIMATIC PG/PC驅動
◆TIA Portal Cloud Connector不支持32位操作系統
◆如果安裝有SIMATIC NET，則TIA Portal Cloud Connector將無法啟動
◆不支持異地調試
◆只支持點對點PG功能，不支持1對多的通信，亦不支持數據通信采集功能(比如OPC通訊)

博途軟件的私有云部署場景1

工程師攜帶未安裝博途軟件的PG/PC在現場，通過RDP遠程桌面共享軟件操作私有云服務器上的的博圖軟件；博途軟件通過Cloud Connector軟件借助PG/PC實現與現場PLC的連接，進行程序下載與調試。

博途軟件的私有云部署場景2

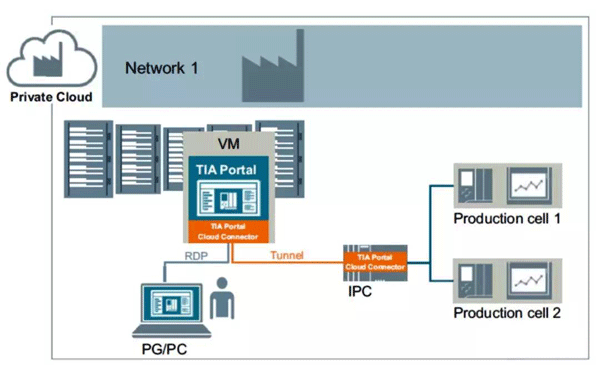

工程師攜帶未安裝博途軟件的PG/PC在現場或第三地，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；私有云服務器、PG/PC、現場的PLC、工控機IPC共在一個內網中，博途軟件通過Cloud Connector軟件借助IPC實現與現場PLC的連接，進行程序下載與調試。

博途軟件的私有云部署場景3

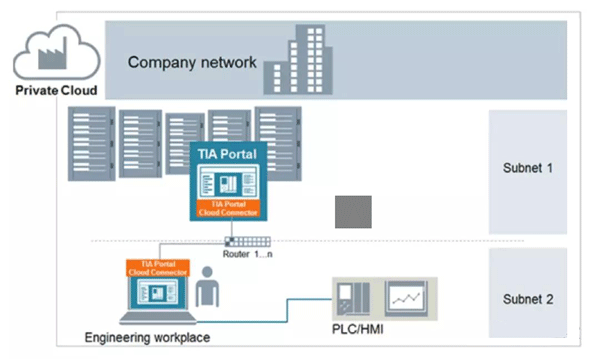

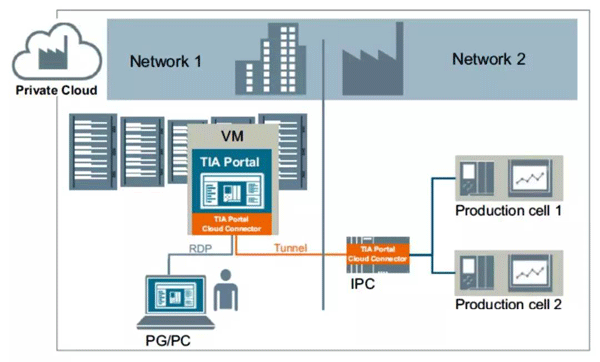

工程師攜帶未安裝博途軟件的PG/PC在現場或第三地，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；私有云服務器和PG/PC與在現場的PLC、工控機IPC分別在兩個不同的網段中，博途軟件通過Cloud Connector軟件借助不同網段的IPC實現與現場PLC的連接，進行程序下載與調試。

博途軟件私有云部署場景4

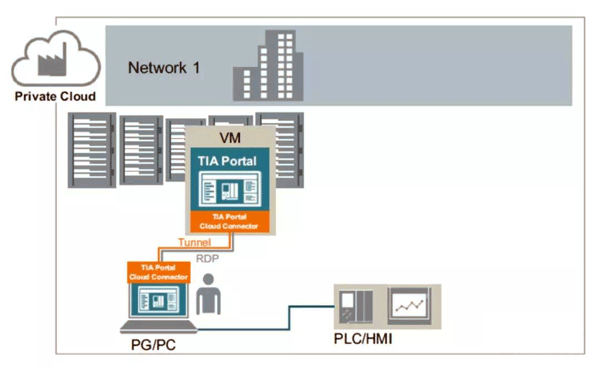

工程師攜帶未安裝博途軟件的PG/PC在現場，與私有云服務器不在一個網段，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；博途軟件通過Cloud Connector軟件借助不同網段的PG/PC實現與現場PLC的連接，進行程序下載與調試。

Part 2 博途軟件的公有云部署(方案A)
◆支持公有云部署
◆TIA Portal V14以上版本才支持
◆控制現場必須要有PC或IPC，并且安裝有TIA Portal Cloud Connector及SIMATIC PG/PC驅動，VPN客戶端路由軟件
◆TIA Portal Cloud Connector不支持32位操作系統
◆如果安裝有 SIMATIC NET，則 TIA Portal Cloud Connector 將無法啟動
◆支持多個遠程終端同時在線，只支持點對點PG功能，不支持1對多的通信，亦不支持數據通信采集功能(比如OPC通訊)
◆支持三方異地遠程調試
◆對工程師PC要求較低，只要求能上網，支持RDP即可
◆需要建立VPN服務器(固定公網IP)，控制現場需要VPN客戶端路由軟件(非固定IP)

博途軟件的公有云部署(方案A)場景1

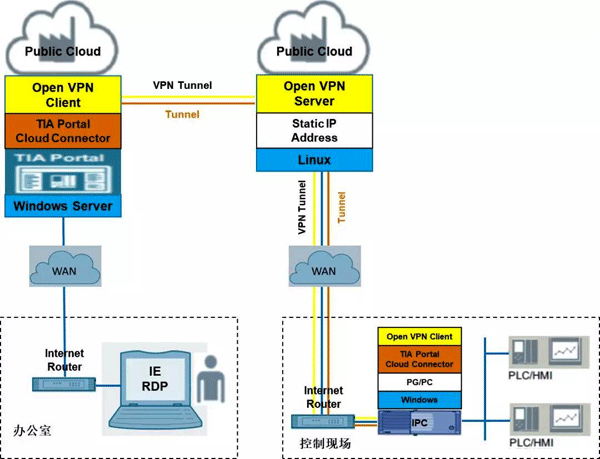

工程師攜帶未安裝博途軟件的PG/PC在第三地，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件)、Cloud Connector軟件，借助現場的IPC實現與現場PLC的連接，進行程序下載與調試。

博途軟件的公有云部署(方案A)場景2

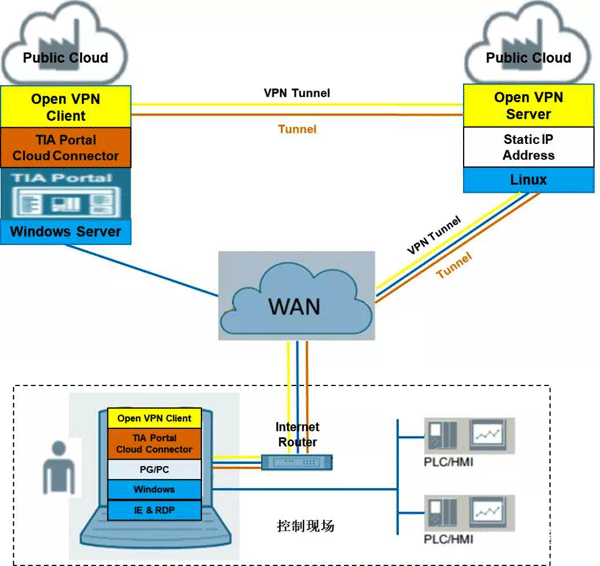

工程師攜帶未安裝博途軟件的PG/PC在現場，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件)、Cloud Connector軟件，借助現場的PG/PC實現與現場PLC的連接，進行程序下載與調試。

Part 3 博途軟件的公有云部署(方案B)
◆支持公有云部署
◆支持所有版本TIA Portal
◆控制現場不需要PC或IPC，也不需要安裝TIA Portal Cloud Connector及Simatic PG/PC的驅動，由VPN客戶端路由器代替，直接連接PLC
◆支持多個遠程終端同時在線，支持1對多通信，支持S7、OPC、Modbus/TCP、TCP/UDP通信與SIMATIC NET沒有沖突
◆支持三方異地遠程調試
◆對工程師PC要求較低，只要求能上網，支持RDP即可
◆需要建立VPN服務器(固定公網IP)，控制現場需要VPN客戶端路由器/路由軟件(非固定IP)

博途軟件的公有云部署(方案B)場景3

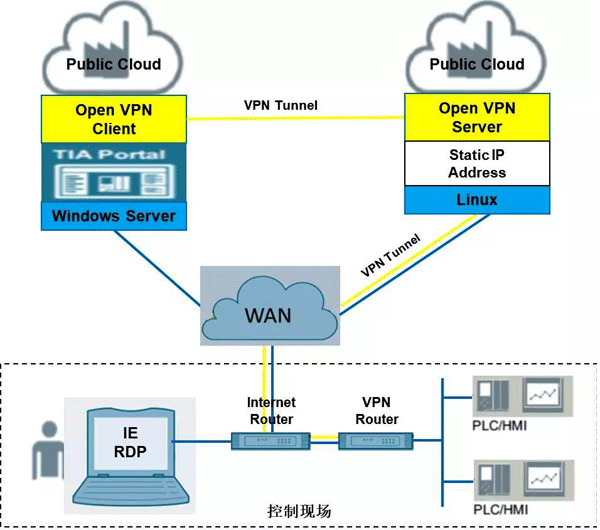

工程師攜帶未安裝博途軟件的PG/PC在第三地，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件或硬件)實現與現場PLC的連接，進行程序下載與調試。

博途軟件的公有云部署(方案B)場景4

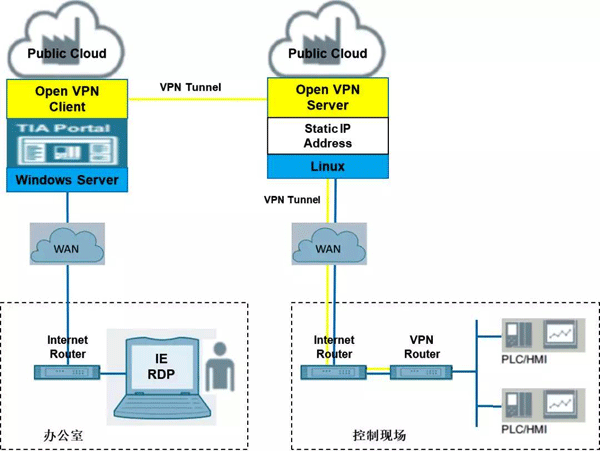

工程師攜帶未安裝博途軟件的PG/PC在現場，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件或硬件)實現與現場PLC的連接，進行程序下載與調試。

Part 4 遠程訪問應用
◆支持所有版本TIA Portal
◆需要建立云部署的VPN服務器(固定公網IP)，可租用也可由用戶自行建立
◆控制現場不需要PC或IPC，也不需要安裝TIA Portal Cloud Connector及Simatic PG/PC的驅動，由VPN客戶端路由器代替，直接連接PLC(非固定IP)
◆PG/PC需要安裝TIA PORTAL博途及其配套軟件，不需要安裝TIA Portal Cloud Connector軟件及特殊設置，直接通過VPN客戶端(全透明硬件或軟件路由器)連接現場的PLC/HMI/DRIVE(非固定IP)
◆支持多個遠程終端同時在線，支持1對多通信，支持S7、OPC、Modbus/TCP、TCP/UDP通信與SIMATIC NET沒有沖突
◆支持三方異地遠程調試
◆支持數據采集的應用

遠程訪問應用場景

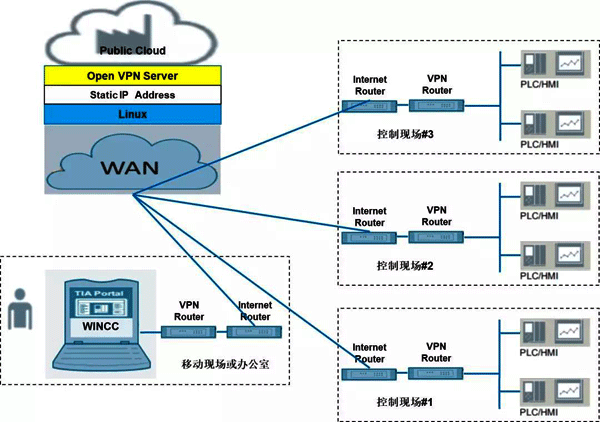

工程師攜帶安裝博途軟件的PG/PC在任意可上網的地點，通過云部署的VPN服務器及本地客戶端(全透明硬件網關或軟件網關)實現與分布在不同現場的PLC的連接，進行程序下載與調試。
