差壓式流量計選用原則
①差壓式流量計的選擇
差壓式流量計的結構簡單、使用方便，壽命長，適應性廣，對于各種工況下的單體流體，管徑在50-1000mm范圍內幾乎均可使用。但對于差壓式流量計達不到所需精度、流體非單向流動、流量變化幅度大、高粘度或強腐蝕流體介質等情況，應考慮選用其它流量測量方法。差壓式流量計使用歷史悠久，已經積累了豐富的實踐經驗，形成了一套完整的實驗標準、設計資料。在工程上設計選擇差壓式流量計時只要根據不同的被測介質與要求，查閱有關設計手冊和資料即可。
②節流裝置(孔板)的安裝
根據國家標準的規定，安裝節流裝置應該是直的圓形管道、內壁潔凈，其表面粗糙度應符合標準規定：在節流裝置前要求有管道直徑D的15-20倍的直管段，其后應有5D的直管段；節流件開孔與管道的軸線應同心，節流件的端面與管道軸線垂直；孔板不可反裝，尖銳的一側應迎著流向?yàn)槿肟趥?cè)，喇叭形一側為出口側；流體應充滿管道并連續、穩定地流動等，總之節流裝置的安裝必須符合國家標準規定的要求口。
③節流裝置、導壓管和差壓變送器之間的安裝原則
當測量液體、蒸汽流量時，導壓管內應充滿同一液體，并排凈氣體；當測量氣體流量時，導壓管內應充滿同一氣體，并排凈液體；兩根導壓管應盡量靠近敷設，并感受相同溫度。
差壓式流量計使用注意事項

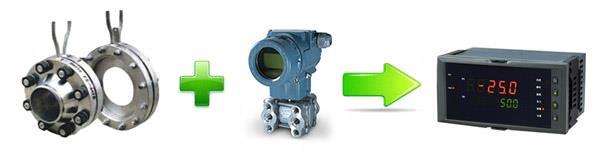

①節流裝置、差壓變送器的差壓規格和流量積算儀三者是配套的，在使用中不得任意更改其中之一。
②當別測介質的工況偏離設計工況時，應查閱有關資料對流量進行修正。
