如何實現兩個S7-400之間的數據傳輸與交換

2019/7/4 11:47:39 人評論次瀏覽分類：PLC應用文章地址：http://m.jinzhengkj.com.cn/tech/2591.html

在大型項目中，經常會遇到從一個PLC將數據信息傳輸?shù)搅硪粋€PLC，以達到大型系統的分離控制，節約項目成本。昌暉儀表詳細介紹如何實現兩個S7-400之間的數據傳輸與交換。

新建一個項目進行硬件組態
插入兩個 SIMATIC 400站點，然后對兩個站點進行硬件組態，CPU分別選用CPU414-2DP，CPU416-2DP，通信模塊選用CP443-1，硬件組態畫面如圖所示：

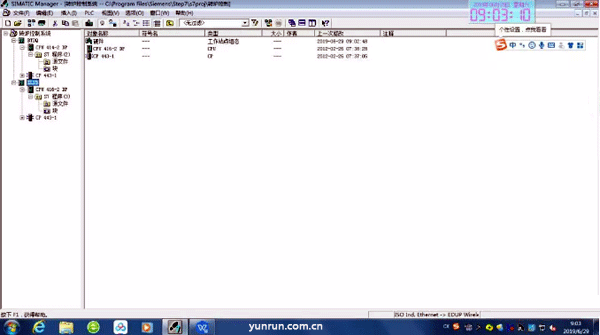

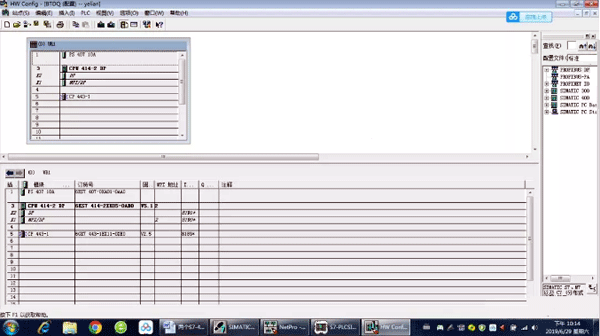

S7-400硬件組態畫面

設置兩個CP443-1模塊的參數，建立一個以太網網絡，如圖：

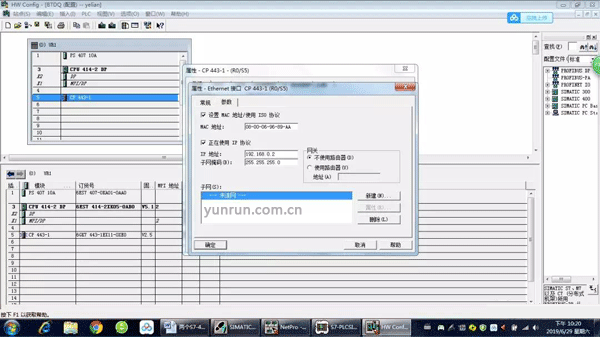

點擊屬性，在出現的參數對話框中輸入相應的MAC地址，IP地址，子網掩碼等相關參數

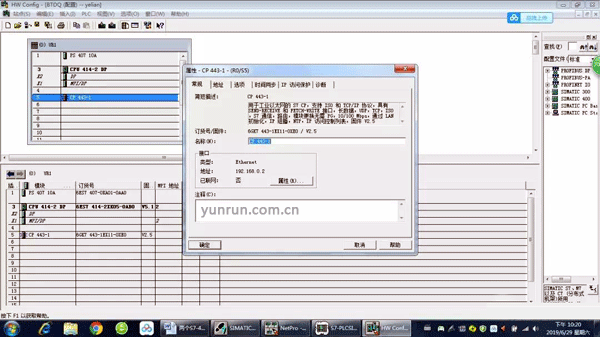

CP443-1模塊設置IP

新建一個Ethernet連接后點擊確定按鈕完成單個CP443-1的設置，另外一個CP443-1通信模塊的設置同理，但要注意的是IP地址必須保證在同一個網段，并保證與其他設備地址不相沖突。
CP443-1模塊要設置相同IP

網絡組態

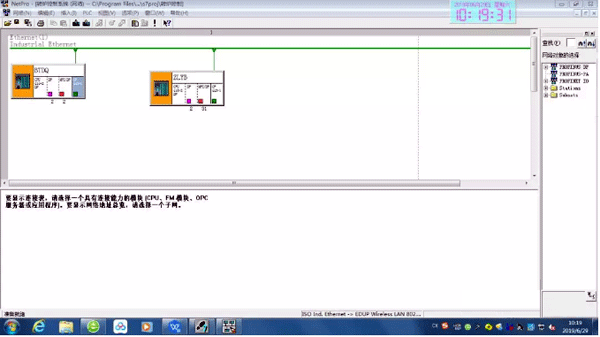

完成了兩個CP443-1通信模塊的設置后，對兩個PLC硬件部分分別進行下載，然后點擊Network Configration開始進行網絡組態：

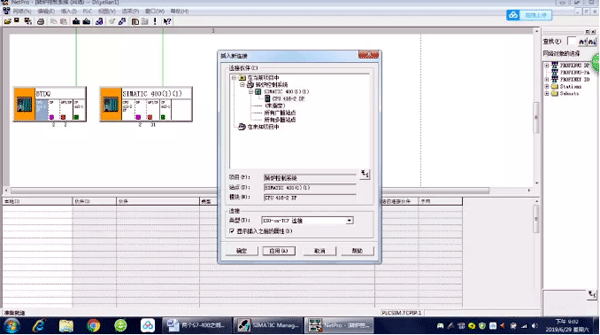

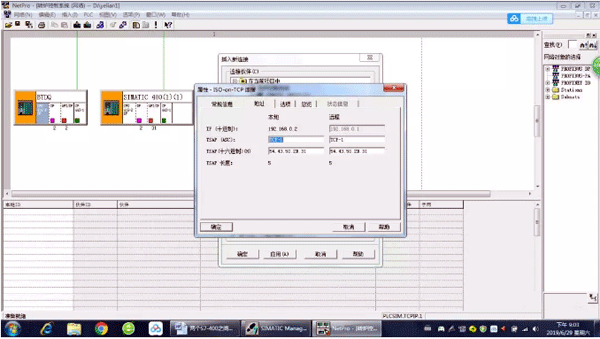

分別選中網絡組態中的CPU，點擊鼠標右鍵，插入一個新的網絡鏈接，如圖所示

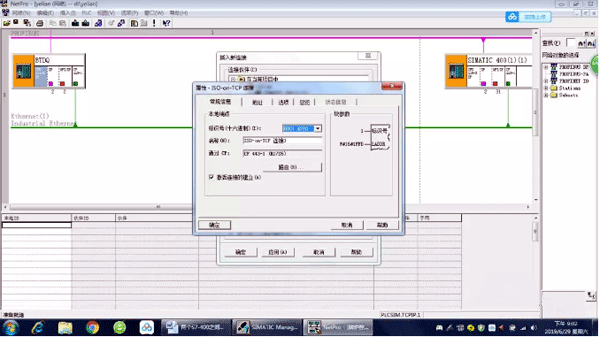

在這里要記住本地ID號和LADDR號(即CP443-1通信模塊的地址號)，以便在后面編制數據發送與接收程序時應用。完成后的網絡組態如圖所示。保存并編譯，將網絡組態分別下載到兩個相應的PLC。

編寫通信程序

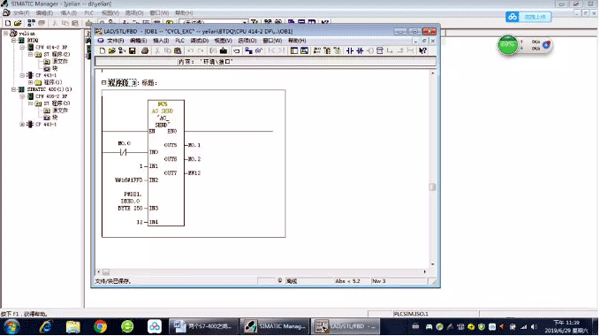

1、在第一個S7-400站點中創建FC5，F(xiàn)C6發送與接收塊和DB1，DB2數據塊，在OB1主循環程序中編寫程序調用FC5，如圖所示
