目前，昌暉儀表生產(chǎn)的熱敏電纜主要有兩種產(chǎn)品類型(YR-FTLD和YR-CTTC)，它們測溫原理相同，只是技術(shù)參數(shù)不同。

1、熱敏電纜材料構(gòu)成
外層保護(hù)管：YR-FTLD型采用雙層聚四氟乙烯，YR-CTTC型采用鉻鎳鐵合金。為有效避免測量環(huán)境中粉塵、油脂以及水分等介質(zhì)的浸入、溫度范圍不同而引起的誤報，故采用不同材料。測溫元件為K型熱電偶。

2、熱敏電纜外形尺寸
目前現(xiàn)有產(chǎn)品長度約為6-15m，若所需長度大于15m，可以將幾根熱敏電纜用插件連接起來。外徑尺寸YR-FTLD為φ3.5mm，YR-CTTC為φ93-φ187mm，可以安裝在傳統(tǒng)熱電偶無法鋪設(shè)到的惡劣環(huán)境中。

3、熱敏電纜工作溫度
YR-FTLD為-40~200℃，YR-CTTC為-40~899℃。

4、熱敏電纜分度與靈敏度
熱敏電纜的分度與普通熱電偶相近，但由于連續(xù)熱電偶的“臨時”熱接點不是緊密連接，熱接點之外兩電極間也并非完全絕緣，所以熱敏電纜的輸出熱電勢與同種熱電偶相比稍有降低，換算成溫度大約相差十幾攝氏度，這對于火警預(yù)報來說是可以接受的。

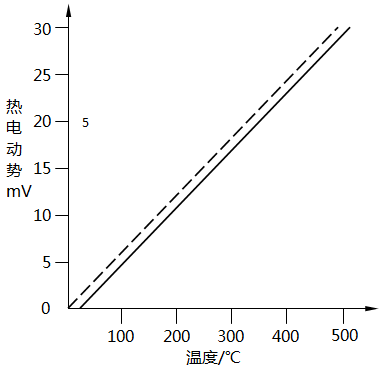

下圖中的實線是以鎳鉻-鎳硅絲作熱敏電纜的熱電特性曲線，虛線是以同種熱電極材料制成的K型熱電偶熱電特性曲線。可見，熱敏電纜的熱電特性曲線幾乎平行于同型號K型熱電偶的熱電特性曲線，這說明兩者的熱電動勢率近似相等。

K型熱電偶和熱敏電纜熱電特性曲線對比

5、熱敏電纜響應(yīng)時間
響應(yīng)時間取決于單位長度熱敏電纜的熱容量，而熱容量又是由材質(zhì)與質(zhì)量決定的，所以減小連續(xù)熱電偶橫截面的尺寸，能有效地縮短響應(yīng)時間。

6、熱敏電纜彎曲半徑
彎曲半徑除和熱敏電纜組成材料的熱電特性曲線比較性能和質(zhì)量有關(guān)外，還與隔離材料的密實程度有關(guān)。過小的彎曲半徑可能會使熱電極產(chǎn)生應(yīng)力，保護(hù)管出現(xiàn)裂紋或隔離材料松散后熱電極相碰，使熱敏電纜失效。一般彎曲半徑為熱敏電纜外徑的10-20倍。

美國熱偶型熱敏電纜，鎧套為Inconel合金，外徑為φ2~φ6.35mm，測溫范圍為-29~900℃，我國已有K型熱敏電纜，外徑為2-4mm，測溫范圍為150-600℃。

除上面以熱電偶為基礎(chǔ)的熱偶型熱敏電纜之外，還有電阻型測溫?zé)崦綦娎|，它是采用兩根導(dǎo)電芯線，就可以感知沿芯線長度上出現(xiàn)高溫點。由于不必采用熱電偶線，價格要使宜很多，同時還可制作得很長而無需轉(zhuǎn)接，缺點是不能對高溫點的溫度進(jìn)行測量。近來又出現(xiàn)了一種三芯的電阻型熱敏電纜，它不但能測溫，而且能測距。它也不采用熱電偶線，因此造價同樣能降低，將會有很強(qiáng)的市場競爭力。

除熱偶型、電阻型熱敏電纜外，還有一種融鹽型熱敏電纜，它可以對一條連續(xù)路線上任何一點的溫度超過某預(yù)定值進(jìn)行報警。其內(nèi)部的填充物具有在某固定溫度下電性能發(fā)生突變的特性--電導(dǎo)率突然增加。填充物一般為絕緣材料和無機(jī)鹽的混合物。絕緣材料如玻璃，其電導(dǎo)率極小；無機(jī)鹽在低溫下也是一種絕緣物，但當(dāng)達(dá)到無機(jī)鹽的轉(zhuǎn)變溫度時，發(fā)生相變，電導(dǎo)率將驟然增加。由于無機(jī)鹽的轉(zhuǎn)變點是固定不變的，如CaSO4近似轉(zhuǎn)變點為1193℃，MnSO4為800℃，Na2CO3為450℃，AgI為145℃，AlBr3為70℃等，所以融鹽型熱敏電纜用作超溫報警，很準(zhǔn)確，且與受熱長度無關(guān)。美國9090系列融鹽型熱敏電纜長9.15m，使用溫度范圍為221.1-371.1℃。 測溫誤差為±10℃，704001~704204系列使用溫度范圍是150-350℃，測量誤差為±14℃，我國研制的融鹽型熱敏電纜的性能與其相近。
