關于電接點水位計的文章不多，為方便儀表工進行電接點水位計校驗，本文詳細介紹結合電接點水位計測量原理介紹電接點水位計校驗方法和過程，供儀表工參考。

1、電接點水位計測量原理
鍋爐汽包中的水和蒸汽， 由于它們的密度和所含導電物質的數量不同，它們的導電特性存在著極大的差異。一般高壓鍋爐生產的飽和蒸汽的電阻率要比飽和水的電阻率大數萬倍至數十萬倍，比飽和蒸汽凝結水的電阻率要大100倍以上。因此，把飽和蒸汽看做絕緣體(或高阻導體)，而把飽和蒸汽的凝結水看成導體(或低阻導體)。電接點水位計就是利用飽和蒸汽與飽和水的電導率的差異，將非電量的鍋爐水位變化轉換成電信號，并由二次儀表來遠距離地顯示鍋爐汽包水位。

2、電接點水位計校驗
電接點水位計由測量筒、電接點水位計電極和水位顯示儀表等構成的，如下圖所示。電極裝在水位測量筒上，電極芯與測量筒外殼之間要有良好的絕緣。由于水的電導率大(電阻值小)，所以當電極被水淹沒時，電極芯和測量筒外殼之間短路，有交流電流通過水位顯示儀表中對應的回路并點亮對應位置的LED燈，顯示出汽包內水面的位置(水位)；而處于蒸汽中的電極，由于蒸汽的電導率小(電阻值大)，所以電路不通，水位顯示儀表中所對應的LED燈不亮。這樣，由水位顯示儀表中亮燈的數量就可知道水位的高低。

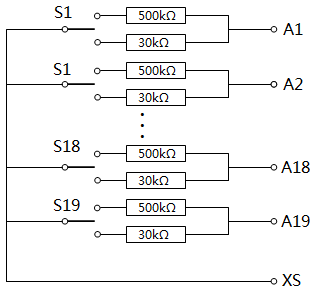

電接點水位計校驗接線如下圖所示，儀表工可先做一個模擬板，上面有S1-S19個單刀雙擲開關，開關中點接與端子XS(模擬水位容器外殼)連接，開關一端接30kΩ電阻(模擬水阻)，另一端接500kΩ電阻(模擬汽阻)，再將30kΩ和500kΩ電阻的另一頭接在一起，并接至端子A1~A19，用導線將端子上的信號連接到電接點水位計輸入插頭的相應點上，若電接點水位計的電接點數目少于19個，則可留下空線不接。



接通二次儀表交流電源，首先讓電接點水位計顯示儀表進入試燈狀態，使面板上的LED全部點亮，檢查發光元件是否已損壞，然后將開關S1~S19分別撥向30kΩ(或500kΩ)處，模擬電接點處于水相(或汽相)，查看面板上對應的LED燈是否有顯示及對應報警繼電器是否正常動作(電極處于水相亮綠燈；電極處于氣相亮紅燈；報警位置的燈紅綠交替閃亮同時報警繼電器動作)。若有異常，則應調整儀表面板內的調整電位器，以改變汽、水采樣的設定值，以及檢査相應的電氣回路。

現在生產電接點水位計的廠家不少，產品種類繁多，二次儀表的顯示形式有氖燈顯示、雙色顯示、數碼顯示及光柱顯示等；電氣接線有使用普通電子線路的，也有采用CPU單片機的智能儀表，用戶選用時應將儀表抗干擾能力、可靠性作為電接點水位計選用的首要考慮因素，昌暉UDZ系列雙色電接點水位計就是因為品質好得到市場認可的 ；不同品牌的電接點水位計校驗項目也不盡相同，但都大同小異。
