故障現象

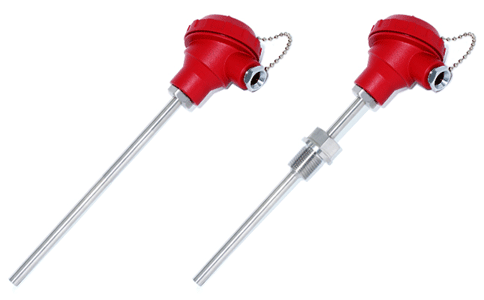

TI-1202f反應器采用Pt100熱電阻測量出口溫度。某日儀表工發現在數顯儀表上出口溫度顯示54℃左右，而正常溫度應在75℃左右，TI-1201合成塔進口溫度都在95℃左右，和正常的顯示溫度相差太大。工藝工況穩定。
故障分析
首先懷疑工藝問題，用紅外線測溫儀測量管道外壁溫度顯示70多℃，工藝正常，排除工藝問題。
其次分析電纜有問題，從Pt100熱電阻處向控制室回路送標準信號檢查測量后，數顯儀表指示正常，排除電纜回路及數顯儀表故障。
最后就是測溫元件有問題，懷疑端子接觸不良或熱電阻元件有問題，更換新的Pt100熱電阻芯后故障依舊。
故障處理
更換新Pt100熱電阻，接線后總控還是顯示54℃左右；將Pt100熱電阻芯抽出直接插在保溫層內測試，溫度顯示75℃，竟然顯示正常，將舊的Pt100熱電阻用同樣的方法測量也顯示正常，排除熱電阻芯故障。反復插裝熱電阻芯，故障依舊。在更換Pt100熱電阻芯時，無意間發現護套管口向外冒出輕微的水汽，并伴有水珠，懷疑護套管內漏。因為管道內是高壓氣體，如果泄漏應該有很大的壓力，護套管口沒有壓力，故排除護套管內漏。但是每次插裝過程都會帶出一些水，懷疑套管里面有東西，就用鐵絲捆綁抹布對護套管內部進行擦拭。提出抹布，抹布果然是濕的，護套管內部有水。就對護套管進行反復擦拭，直至無水。重新安裝Pt100熱電阻芯接線后顯示正常。
經驗
事后分析，Pt100熱電熱阻測量溫度不跟隨溫度趨勢變化是因操作工在用水沖洗框架平臺時，沖洗水順著平臺縫隙延穿線管，流到Pt100熱電阻護套管內導致溫度偏低。在后期維護過程中，對穿線管及穿線接頭等進行防水處理，以免再引起Pt100熱電熱阻測量溫度不跟隨溫度趨勢變化的故障。
